Фрезер торцевой с направляющей воронкой типа 3Ф

Назначение

Фрезеры торцевые предназначены для разрушения металлических предметов, цементного камня и зацементированных металлических предметов по всему сечению скважин при проведении ремонтно-восстановительных работ в скважинах различного назначения.

Конструкция:

Фрезер состоит из корпуса, изготовленного из высокопрочной легированной стали, направляющей воронки и плоской режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни. В верхней части корпуса выполнена присоединительная резьба, в нижнем торце - отверстия и соответствующие каналы, обеспечивающие эффективное охлаждение и интенсивную промывку для выноса стружки.

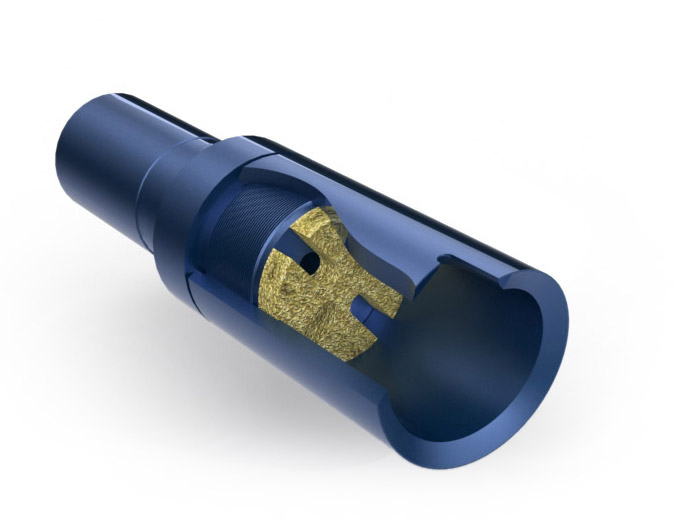

Фрезер торцевой

с направляющей воронкой типа 3Ф

Таблица значений основных параметров фрезеров 3Ф

Шифр типоразмера фрезера	Наружный диаметр фрезера		Присоединительная резьба
Шифр типоразмера фрезера	мм	inch	Присоединительная резьба
3Ф-57	57,0	2 1/4	З-38	NC-13
3Ф-67	67,0	2 5/8	З-44	NC-16
3Ф-73	73,0	2 7/8	З-44	NC-16
3Ф-83	83,0	3 9/32	З-44	NC-16
3Ф-89	89,0	3 1/2	З-44	NC-16
3Ф-92	92,0	3 5/8	З-66	2 3/8 Reg
3Ф-95	95,0	3 3/4	З-66	2 3/8 Reg
3Ф-97	97,0	3 13/16	З-66	2 3/8 Reg
3Ф-100	100,0	3 15/16	З-66	2 3/8 Reg
3Ф-106	106,4	4 3/16	З-66	2 3/8 Reg
3Ф-111	111,1	4 3/8	3-76	2 7/8 Reg
3Ф-114	114,3	4 1/2	3-76	2 7/8 Reg
3Ф-117	117,5	4 5/8	3-76	2 7/8 Reg
3Ф-121	120,7	4 3/4	3-76	2 7/8 Reg
3Ф-124	123,8	4 7/8	3-76	2 7/8 Reg
3Ф-127	127,0	5	3-76	2 7/8 Reg
3Ф-130	130,2	5 1/8	3-76	2 7/8 Reg
3Ф-133	133,4	5 1/4	3-76	2 7/8 Reg
3Ф-136	136,5	5 3/8	3-76	2 7/8 Reg
3Ф-140	139,7	5 1/2	3-76	2 7/8 Reg
3Ф-143	142,9	5 5/8	3-88	3 1/2 Reg
3Ф-146	146,1	5 3/4	3-88	3 1/2 Reg
3Ф-149	149,2	5 7/8	3-88	3 1/2 Reg
3Ф-152	152,4	6	3-88	3 1/2 Reg
3Ф-156	155,6	6 1/8	3-88	3 1/2 Reg
3Ф-159	158,8	6 1/4	3-88	3 1/2 Reg
3Ф-162	161,9	6 3/8	3-88	3 1/2 Reg
3Ф-165	165,1	6 1/2	3-88	3 1/2 Reg
3Ф-168	168,3	6 5/8	3-121	4 1/2 FH
3Ф-171	171,5	6 3/4	3-121	4 1/2 FH
3Ф-175	174,6	6 7/8	3-121	4 1/2 FH
3Ф-178	177,8	7	3-121	4 1/2 FH
3Ф-181	181,0	7 1/8	3-121	4 1/2 FH
3Ф-184	184,2	7 1/4	3-121	4 1/2 FH
3Ф-187	187,3	7 3/8	3-121	4 1/2 FH
3Ф-191	190,5	7 1/2	3-121	4 1/2 FH
3Ф-194	193,7	7 5/8	3-121	4 1/2 FH
3Ф-197	196,9	7 3/4	3-121	4 1/2 FH
3Ф-200	200,0	7 7/8	3-121	4 1/2 FH
3Ф-203	203,2	8	3-121	4 1/2 FH
3Ф-206	206,4	8 1/8	3-121	4 1/2 FH
3Ф-210	209,6	8 1/4	3-121	4 1/2 FH
3Ф-213	212,7	8 3/8	3-147	5 1/2 FH
3Ф-216	215,9	8 1/2	3-147	5 1/2 FH
3Ф-219	219,1	8 5/8	3-147	5 1/2 FH
3Ф-222	222,2	8 3/4	3-147	5 1/2 FH
3Ф-225	225,4	8 7/8	3-147	5 1/2 FH
3Ф-229	228,6	9	3-147	5 1/2 FH
3Ф-232	231,8	9 1/8	3-147	5 1/2 FH
3Ф-235	235,0	9 1/4	3-147	5 1/2 FH
3Ф-238	238,1	9 3/8	3-147	5 1/2 FH
3Ф-241	241,3	9 1/2	3-147	5 1/2 FH
3Ф-245	244,5	9 5/8	3-147	5 1/2 FH
3Ф-248	247,7	9 3/4	3-147	5 1/2 FH
3Ф-251	250,8	9 7/8	3-147	5 1/2 FH
3Ф-254	254,0	10	3-147	5 1/2 FH
3Ф-257	257,2	10 1/8	3-147	5 1/2 FH
3Ф-260	260,4	10 1/4	3-147	5 1/2 FH
3Ф-264	263,5	10 3/8	3-147	5 1/2 FH
3Ф-267	266,7	10 1/2	3-147	5 1/2 FH
3Ф-270	269,9	10 5/8	З-147	5 1/2 FH
3Ф-283	283,0	11 1/8	З-171	6 5/8 FH
3Ф-289	289,0	11 3/8	З-171	6 5/8 FH
3Ф-298	298,0	11 23/32	З-171	6 5/8 FH
3Ф-302	302,0	11 7/8	З-171	6 5/8 FH
3Ф-324	324,0	12 3/4	З-171	6 5/8 FH
3Ф-349	349,0	13 3/4	З-171	6 5/8 FH
3Ф-406	406,0	16	З-171	6 5/8 FH
3Ф-425	425,0	16 23/32	З-171	6 5/8 FH

* Все размеры в дюймах представлены в справочных значениях

и могут отличаться от размеров в миллиметрах не более чем +/-1/64".

В случае необходимости приобретения оборудования в строгом соответствии

с дюймовой системой исчисления просим указать это при формировании заказа.

Открыть

в PDF

шифр типоразмера фрезера;
исполнение (правое или левое);
обозначение присоединительной резьбы, если оно отличается от приведенного в таблице.

При оформлении заказа на поставку фрезеров 3Ф следует указывать:
