Назначение
Перо для резки кабеля предназначено для очистки колонн и последующего извлечения спрессованного кабеля при ремонтных работах в скважинах различного назначения.

Конструкция
Перо состоит из патрубка, изготовленного из высокопрочной цементируемой стали, в верхней части которого выполнена присоединительная резьба, в нижней части находятся режущие кромки в виде правой четырехзаходной спиральной поверхности. На внутренней поверхности пера имеется двухзаходная спираль, способствующая проталкиванию кабеля внутрь обурочной компоновки. Режущие кромки пера имеют твердость 60…64 HRC

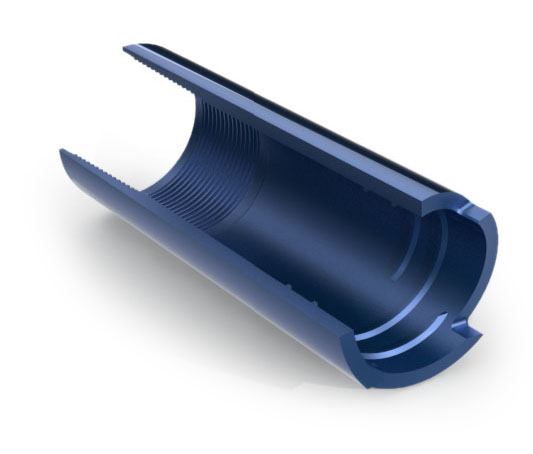

Перо для резки кабеля типа ПРК5
Таблица значений основных параметров перьев ПРК5
Шифр типоразмера пера Наружный диаметр пера Внутренний диаметр по спиральным выступам Внутренний диаметр по корпусу Присоединительная резьба
мм inch мм inch мм inch
ПРК5-114 114,3 4 1/2 92 3 5/8 96,8 3 13/16 ОГ1м-114 OG1m-114
ПРК5-116 116 4 9/16 92 3 5/8 96,8 3 13/16 ОГ1м-114 OG1m-114
ПРК5-118 118 4 21/32 92 3 5/8 96,8 3 13/16 ОГ1м-114 OG1m-114
ПРК5-120 120 4 23/32 92 3 5/8 96,8 3 13/16 ОГ1м-114 OG1m-114
ПРК5-122 122 4 13/16 100 3 15/16 104,7 4 1/8 РСОТ-122 RSOT-122
ПРК5-124 124 4 7/8 100 3 15/16 104,7 4 1/8 РСОТ-122 RSOT-122
ПРК5-136 136 5 11/32 110 4 11/32 119,6 4 23/32 РСОТ-136 RSOT-136
ПРК5-140 140 5 1/2 116 4 9/16 121 4 3/ 4 РСОТ-140 RSOT-140
ПРК5-150 150 5 29/32 120 4 23/32 125,7 4 15/16 ОБС.-140 5 1/2 API casing
*   Все размеры в дюймах представлены в справочных значениях
     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку пера ПРК5 следует указывать:

Перо для резки кабеля типа ПРК5
