Назначение

Перо для резки кабеля предназначено для очистки колонн и последующего извлечения спрессованного кабеля при ремонтных работах в скважинах различного назначения.

Конструкция

Перо состоит из патрубка, изготовленного из высокопрочной цементируемой стали, в верхней части которого выполнена присоединительная резьба, в нижней части находятся режущие кромки в виде левой двухзаходной спиральной поверхности. На внутренней поверхности пера имеется двухзаходная спираль, способствующая проталкиванию кабеля внутрь обурочной компоновки. Режущие кромки пера имеют твердость 60…64 HRC

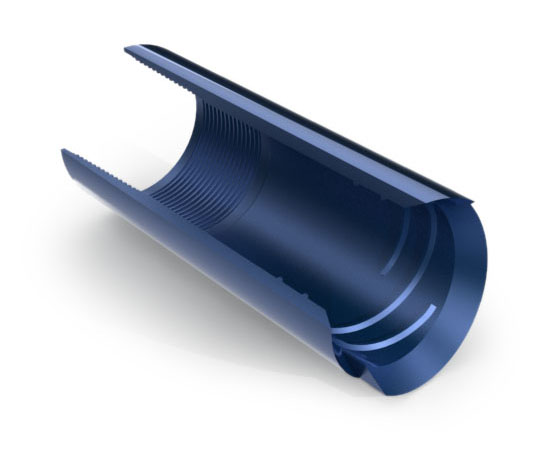

Перо для резки кабеля типа ПРК4

Таблица значений основных параметров перьев ПРК4

Шифр типоразмера пера	Наружный диаметр пера		Внутренний диаметр по спиральным выступам		Внутренний диаметр по корпусу		Присоединительная резьба
	мм	inch	мм	inch	мм	inch
ПРК4-114	114,3	4 1/2	92	3 5/8	96,8	3 13/16	ОГ1м-114	OG1m-114
ПРК4-116	116	4 9/16	92	3 5/8	96,8	3 13/16	ОГ1м-114	OG1m-114
ПРК4-118	118	4 21/32	92	3 5/8	96,8	3 13/16	ОГ1м-114	OG1m-114
ПРК4-120	120	4 23/32	92	3 5/8	96,8	3 13/16	ОГ1м-114	OG1m-114
ПРК4-122	122	4 13/16	100	3 15/16	104,7	4 1/8	РСОТ-122	RSOT-122
ПРК4-124	124	4 7/8	100	3 15/16	104,7	4 1/8	РСОТ-122	RSOT-122
ПРК4-136	136	5 11/32	108	4 1/ 4	113	4 7/16	РСОТ-136	RSOT-136
ПРК4-140	140	5 1/2	116	4 9/16	121	4 3/ 4	РСОТ-140	RSOT-140

*   Все размеры в дюймах представлены в справочных значениях

     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".

     В случае необходимости приобретения оборудования в строгом соответствии

     с дюймовой системой исчисления просим указать это при формировании заказа.

Открыть

в PDF

При оформлении заказа на поставку пера ПРК4 следует указывать:

• шифр типоразмера пера;
• исполнение (правое или левое);
• обозначение присоединительной резьбы,
  если оно отличается от приведенного в таблице
