Назначение
    Фрезеры конусные предназначены для снятия неровностей и очистки внутренней поверхности трубных колонн, создания фаски по внутреннему диаметру трубы, проработки труб, имеющих эллиптичность.

Конструкция:
     Фрезер состоит из корпуса, изготовленного из высокопрочной легированной стали, и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни. В верхней части корпуса выполнена присоединительная резьба, в средней части стабилизирующие выступы, нижний торец выполнен в форме конуса. Режуще-истирающие элементы напаяны на коническую поверхность в виде полос, сходящихся у вершины. Циркуляция промывочной жидкости осуществляется через наклонные отверстия, выполненные в средней части конуса и боковые каналы корпуса.
Фрезеры конусные изготавливаются в двух исполнениях, отличающихся углом конуса:

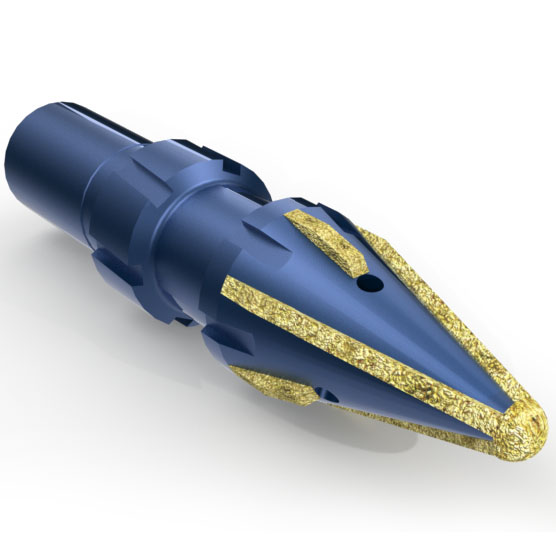

- тип 5Ф - угол 30градусов;

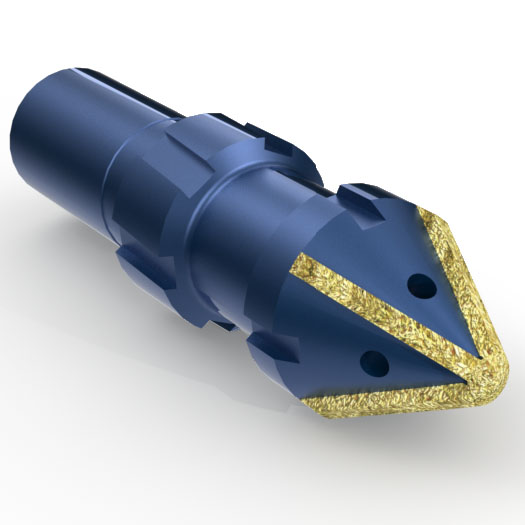

- тип 10Ф - угол 60градусов.
Фрезеры конусные типов 5Ф и 10Ф
Таблица значений основных параметров фрезеров 5Ф и 10Ф
Шифр типоразмера фрезера Наружный диаметр фрезера Присоединительная резьба
10Ф мм inch
5Ф-57 10Ф-57 57,0 2 1/4 З-38 NC-13
5Ф-67 10Ф-67 67,0 2 5/8 З-44 NC-16
5Ф-73 10Ф-73 73,0 2 7/8 З-44 NC-16
5Ф-83 10Ф-83 83,0 3 9/32 З-44 NC-16
5Ф-89 10Ф-89 89,0 3 1/2 З-44 NC-16
5Ф-92 10Ф-92 92,0 3 5/8 З-66 2 3/8 Reg
5Ф-95 10Ф-95 95,0 3 3/4 З-66 2 3/8 Reg
5Ф-97 10Ф-97 97,0 3 13/16 З-66 2 3/8 Reg
5Ф-100 10Ф-100 100,0 3 15/16 З-66 2 3/8 Reg
5Ф-106 10Ф-106 106,4 4 3/16 З-66 2 3/8 Reg
5Ф-111 10Ф-111 111,1 4 3/8 3-76 2 7/8 Reg
5Ф-114 10Ф-114 114,3 4 1/2 3-76 2 7/8 Reg
5Ф-117 10Ф-117 117,5 4 5/8 3-76 2 7/8 Reg
5Ф-121 10Ф-121 120,7 4 3/4 3-76 2 7/8 Reg
5Ф-124 10Ф-124 123,8 4 7/8 3-76 2 7/8 Reg
5Ф-127 10Ф-127 127,0 5 3-76 2 7/8 Reg
5Ф-130 10Ф-130 130,2 5 1/8 3-76 2 7/8 Reg
5Ф-133 10Ф-133 133,4 5 1/4 3-76 2 7/8 Reg
5Ф-136 10Ф-136 136,5 5 3/8 3-76 2 7/8 Reg
5Ф-140 10Ф-140 139,7 5 1/2 3-76 2 7/8 Reg
5Ф-143 10Ф-143 142,9 5 5/8 3-88 3 1/2 Reg
5Ф-146 10Ф-146 146,1 5 3/4 3-88 3 1/2 Reg
5Ф-149 10Ф-149 149,2 5 7/8 3-88 3 1/2 Reg
5Ф-152 10Ф-152 152,4 6 3-88 3 1/2 Reg
5Ф-156 10Ф-156 155,6 6 1/8 3-88 3 1/2 Reg
5Ф-159 10Ф-159 158,8 6 1/4 3-88 3 1/2 Reg
5Ф-162 10Ф-162 161,9 6 3/8 3-88 3 1/2 Reg
5Ф-165 10Ф-165 165,1 6 1/2 3-88 3 1/2 Reg
5Ф-168 10Ф-168 168,3 6 5/8 3-121 4 1/2 FH
5Ф-171 10Ф-171 171,5 6 3/4 3-121 4 1/2 FH
5Ф-175 10Ф-175 174,6 6 7/8 3-121 4 1/2 FH
5Ф-178 10Ф-178 177,8 7 3-121 4 1/2 FH
5Ф-181 10Ф-181 181,0 7 1/8 3-121 4 1/2 FH
5Ф-184 10Ф-184 184,2 7 1/4 3-121 4 1/2 FH
5Ф-187 10Ф-187 187,3 7 3/8 3-121 4 1/2 FH
5Ф-191 10Ф-191 190,5 7 1/2 3-121 4 1/2 FH
5Ф-194 10Ф-194 193,7 7 5/8 3-121 4 1/2 FH
5Ф-197 10Ф-197 196,9 7 3/4 3-121 4 1/2 FH
5Ф-200 10Ф-200 200,0 7 7/8 3-121 4 1/2 FH
5Ф-203 10Ф-203 203,2 8 3-121 4 1/2 FH
5Ф-206 10Ф-206 206,4 8 1/8 3-121 4 1/2 FH
5Ф-210 10Ф-210 209,6 8 1/4 3-121 4 1/2 FH
5Ф-213 10Ф-213 212,7 8 3/8 3-147 5 1/2 FH
5Ф-216 10Ф-216 215,9 8 1/2 3-147 5 1/2 FH
5Ф-219 10Ф-219 219,1 8 5/8 3-147 5 1/2 FH
5Ф-222 10Ф-222 222,2 8 3/4 3-147 5 1/2 FH
5Ф-225 10Ф-225 225,4 8 7/8 3-147 5 1/2 FH
5Ф-229 10Ф-229 228,6 9 3-147 5 1/2 FH
5Ф-232 10Ф-232 231,8 9 1/8 3-147 5 1/2 FH
5Ф-235 10Ф-235 235,0 9 1/4 3-147 5 1/2 FH
5Ф-238 10Ф-238 238,1 9 3/8 3-147 5 1/2 FH
5Ф-241 10Ф-241 241,3 9 1/2 3-147 5 1/2 FH
5Ф-245 10Ф-245 244,5 9 5/8 3-147 5 1/2 FH
5Ф-248 10Ф-248 247,7 9 3/4 3-147 5 1/2 FH
5Ф-251 10Ф-251 250,8 9 7/8 3-147 5 1/2 FH
5Ф-254 10Ф-254 254,0 10 3-147 5 1/2 FH
5Ф-257 10Ф-257 257,2 10 1/8 3-147 5 1/2 FH
5Ф-260 10Ф-260 260,4 10 1/4 3-147 5 1/2 FH
5Ф-264 10Ф-264 263,5 10 3/8 3-147 5 1/2 FH
5Ф-267 10Ф-267 266,7 10 1/2 3-147 5 1/2 FH
5Ф-270 10Ф-270 269,9 10 5/8 З-147 5 1/2 FH
5Ф-283 10Ф-283 283,0 11 1/8 З-171 6 5/8 FH
5Ф-289 10Ф-289 289,0 11 3/8 З-171 6 5/8 FH
5Ф-298 10Ф-298 298,0 11 23/32 З-171 6 5/8 FH
5Ф-302 10Ф-302 302,0 11 7/8 З-171 6 5/8 FH
5Ф-324 10Ф-324 324,0 12 3/4 З-171 6 5/8 FH
5Ф-349 10Ф-349 349,0 13 3/4 З-171 6 5/8 FH
5Ф-406 10Ф-406 406,0 16 З-171 6 5/8 FH
5Ф-425 10Ф-425 425,0 16 23/32 З-171 6 5/8 FH
*   Все размеры в дюймах представлены в справочных значениях
     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
