Назначение
    Фрезеры оконно-стартовые предназначены для работы в составе компоновки при вырезке окна в обсадной колонне.

Конструкция

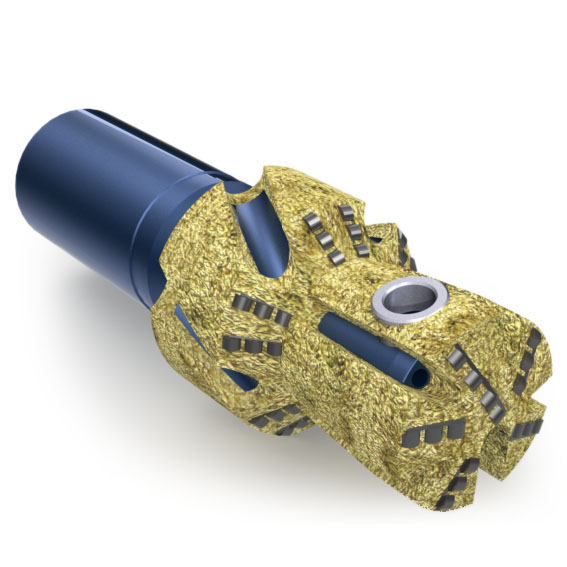

    Фрезер состоит из корпуса, изготовленного из высокопрочной легированной стали, и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни. В верхней части корпуса выполнена присоединительная резьба. Рабочие поверхности фрезера армированы твердосплавными вставками и режуще-истирающей напайкой.
    В нижней части корпуса имеется резьбовое отверстие для крепления фрезера к желобу отклонителя.
    Фрезеры оконно-стартовые типа 37Ф5 применяют при спуске и установке отклонителей с механическим типом посадки (тип ОТ2).
    Фрезеры оконно-стартовые типа 37Ф4 применяют при спуске и установке отклонителей с гидравлическим типом посадки (типов ОТ4, ОТ8, ОТ9). В корпусе фрезера установлена вставка со сменным дросселем, позволяющим регулировать параметры установки отклонителя.
Фрезеры оконно-стартовые типов 37Ф4 и 37Ф5
Таблица значений основных параметров фрезеров 37Ф4 и 37Ф5
Шифр типоразмера фрезера Наружный диаметр фрезера Присоединительная резьба
мм inch
37Ф4-121 37Ф5-121 121,0 4 3/ 4 З-73 NC 26
37Ф4-123 37Ф5-123 123,0 4 27/32 З-73 NC 26
37Ф4-124 37Ф5-124 124,0 4 7/ 8 З-73 NC 26
37Ф4-125 37Ф5-125 125,0 4 29/32 З-73 NC 26
37Ф4-126 37Ф5-126 126,0 4 31/32 З-73 NC 26
37Ф4-144 37Ф5-144 144,0 5 21/32 З-76 2 7/8 Reg
37Ф4-145 37Ф5-145 145,0 5 11/16 З-76 2 7/8 Reg
37Ф4-146 37Ф5-146 146,0 5 3/ 4 З-76 2 7/8 Reg
37Ф4-153 37Ф5-153 153,0 6 1/32 3-88 3 1/2 Reg
37Ф4-155 37Ф5-155 155,0 6 3/32 3-88 3 1/2 Reg
37Ф4-156 37Ф5-156 156,0 6 1/ 8 3-88 3 1/2 Reg
37Ф4-213 37Ф5-213 213,0 8 3/ 8 3-117 4 1/2 Reg
37Ф4-216 37Ф5-216 216,0 8 1/ 2 3-117 4 1/2 Reg
*   Все размеры в дюймах представлены в справочных значениях
     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку фрезеров 37Ф4 и 37Ф5 следует указывать:
