Назначение
    Фрезеры арбузные предназначены для работы в составе компоновки при вырезке окна в обсадной колонне.

Конструкция
    Фрезер состоит из корпуса, изготовленного из высокопрочной легированной стали, и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни. В верхней и нижней части корпуса выполнены присоединительные резьбы. На боковых поверхностях корпуса выполнены спиралевидные ребра, армированные твердосплавными вставками и режуще-истирающей напайкой.
     Фрезер спускается в скважину на бурильных трубах в компоновке с оконно-стартовым фрезером типа 37Ф4 или 37Ф5

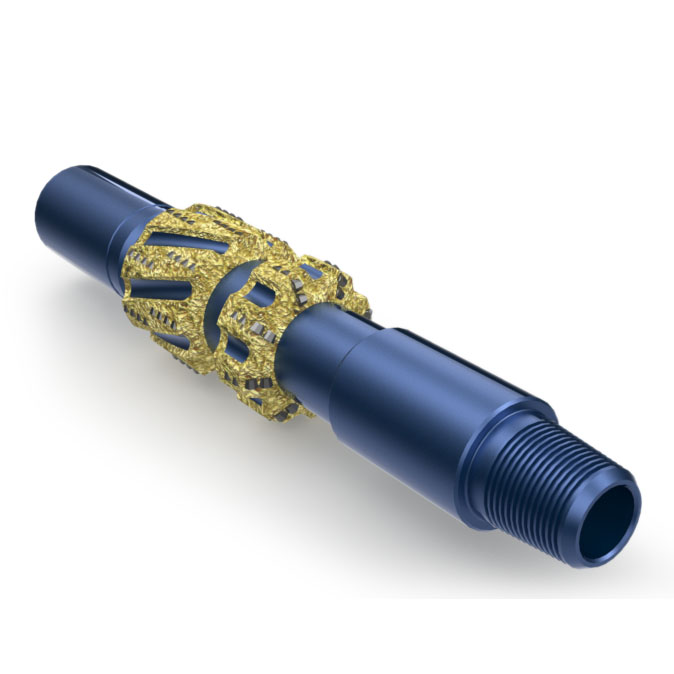

Фрезер арбузный типа 32Ф2
Таблица значений основных параметров фрезеров 32Ф2
Шифр типоразмера фрезера Наружный диаметр фрезера Присоединительная резьба верхняя (муфта) Присоединительная резьба нижняя (ниппель)
мм inch
32Ф2-121 121,0 4 3/ 4 З-73 NC 26 З-73 NC 26
32Ф2-123 123,0 4 27/32 З-73 NC 26 З-73 NC 26
32Ф2-124 124,0 4 7/ 8 З-73 NC 26 З-73 NC 26
32Ф2-125 125,0 4 29/32 З-73 NC 26 З-73 NC 26
32Ф2-126 126,0 4 31/32 З-73 NC 26 З-73 NC 26
32Ф2-144 144,0 5 21/32 З-76 2 7/8 Reg З-76 2 7/8 Reg
32Ф2-145 145,0 5 11/16 З-76 2 7/8 Reg З-76 2 7/8 Reg
32Ф2-146 146,0 5 3/ 4 З-76 2 7/8 Reg З-76 2 7/8 Reg
32Ф2-153 153,0 6 1/32 3-88 3 1/2 Reg 3-88 3 1/2 Reg
32Ф2-155 155,0 6 3/32 3-88 3 1/2 Reg 3-88 3 1/2 Reg
32Ф2-156 156,0 6 1/ 8 3-88 3 1/2 Reg 3-88 3 1/2 Reg
32Ф2-213 213,0 8 3/ 8 3-117 4 1/2 Reg 3-117 4 1/2 Reg
32Ф2-216 216,0 8 1/ 2 3-117 4 1/2 Reg 3-117 4 1/2 Reg
*   Все размеры в дюймах представлены в справочных значениях
     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку фрезеров 32Ф2 следует указывать:
