Назначение
    Фрезеры арбузные предназначены для калибрования внутренней поверхности эксплуатационной колонны и прорезанного окна в процессе зарезки бокового ствола в скважинах различного назначения.

Конструкция

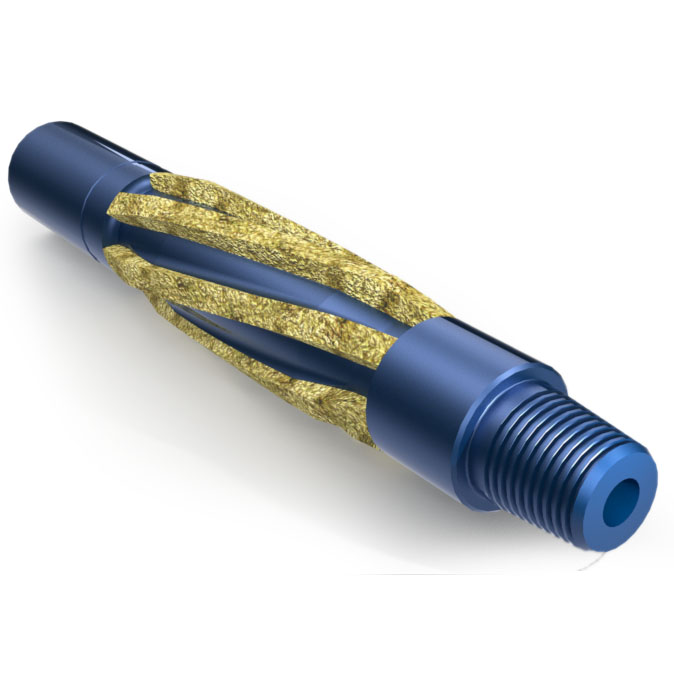

    Фрезер состоит из корпуса, изготовленного из высокопрочной легированной стали, и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни. В верхней и нижней части корпуса выполнены присоединительные резьбы, на боковую поверхность корпуса напаяны в виде винтовых полос режуще-истирающие элементы.
    Фрезер спускается в скважину на бурильных трубах в компоновке с оконным фрезером типа 31Ф.
Фрезер арбузный типа 32Ф
Таблица значений основных параметров фрезеров 32Ф
Шифр типоразмера фрезера Наружный диаметр фрезера Присоединительная резьба верхняя (муфта) Присоединительная резьба нижняя (ниппель)
мм inch
32Ф-110 110,0 4 11/32 З-66 2 3/8 Reg З-66 2 3/8 Reg
32Ф-116 116,0 4 9/16 З-66 2 3/8 Reg З-66 2 3/8 Reg
32Ф-118 118,0 4 21/32 З-76 2 7/8 Reg З-76 2 7/8 Reg
32Ф-121 121,0 4 3/ 4 З-76 2 7/8 Reg З-76 2 7/8 Reg
32Ф-122 122,0 4 13/16 З-76 2 7/8 Reg З-76 2 7/8 Reg
32Ф-124 124,0 4 7/ 8 З-76 2 7/8 Reg З-76 2 7/8 Reg
32Ф-126 126,0 4 31/32 З-76 2 7/8 Reg З-76 2 7/8 Reg
32Ф-140 140,0 5 1/ 2 З-86 NC 31 З-86 NC 31
32Ф-142 142,0 5 19/32 З-86 NC 31 З-86 NC 31
32Ф-144 144,0 5 21/32 З-86 NC 31 З-86 NC 31
32Ф-146 146,0 5 3/ 4 3-88 3 1/2 Reg 3-88 3 1/2 Reg
32Ф-149 149,0 5 7/ 8 3-88 3 1/2 Reg 3-88 3 1/2 Reg
32Ф-152 152,0 6 3-88 3 1/2 Reg 3-88 3 1/2 Reg
32Ф-155 155,0 6 3/32 3-88 3 1/2 Reg 3-88 3 1/2 Reg
32Ф-213 213,0 8 3/ 8 3-117 4 1/2 Reg 3-117 4 1/2 Reg
32Ф-216 216,0 8 1/ 2 3-117 4 1/2 Reg 3-117 4 1/2 Reg
*   Все размеры в дюймах представлены в справочных значениях
     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку фрезеров 32Ф следует указывать:

Фрезер арбузный типа 32Ф
