Назначение
    Фрезеры оконные предназначены для прорезания окна в эксплуатационной колонне в процессе зарезки бокового ствола в скважинах различного назначения.

Конструкция
     Фрезер состоит из корпуса, изготовленного из высокопрочной легированной стали, и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни. В верхней части корпуса выполнена присоединительная резьба, на среднюю часть корпуса напаяны в виде полос режуще-истирающие элементы, сходящиеся по спирали к центру торцевой части. Циркуляция промывочной жидкости осуществляется через центральный промывочный канал, расходящийся книзу в несколько боковых промывочных отверстий.

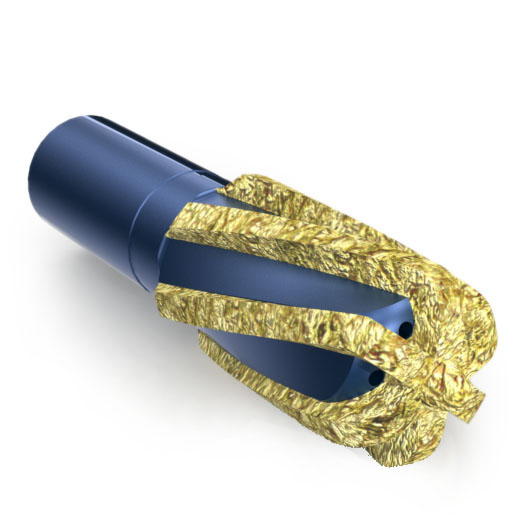

Фрезер оконный типа 31Ф
Таблица значений основных параметров фрезеров 31Ф
Шифр типоразмера фрезера Наружный диаметр фрезера Присоединительная резьба
мм inch
31Ф-110 110,0 4 11/32 З-66 2 3/8 Reg
31Ф-116 116,0 4 9/16 З-66 2 3/8 Reg
31Ф-118 118,0 4 21/32 З-76 2 7/8 Reg
31Ф-121 121,0 4 3/ 4 З-76 2 7/8 Reg
31Ф-122 122,0 4 13/16 З-76 2 7/8 Reg
31Ф-124 124,0 4 7/ 8 З-76 2 7/8 Reg
31Ф-126 126,0 4 31/32 З-76 2 7/8 Reg
31Ф-140 140,0 5 1/ 2 З-86 NC 31
31Ф-142 142,0 5 19/32 З-86 NC 31
31Ф-144 144,0 5 21/32 З-86 NC 31
31Ф-146 146,0 5 3/ 4 3-88 3 1/2 Reg
31Ф-149 149,0 5 7/ 8 3-88 3 1/2 Reg
31Ф-152 152,0 6 3-88 3 1/2 Reg
31Ф-155 155,0 6 3/32 3-88 3 1/2 Reg
31Ф-213 213,0 8 3/ 8 3-117 4 1/2 Reg
31Ф-216 216,0 8 1/ 2 3-117 4 1/2 Reg
*   Все размеры в дюймах представлены в справочных значениях
     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку фрезеров 31Ф следует указывать

Фрезер оконный типа 31Ф
