Фрезер пилотный типа 23Ф
Таблица значений основных параметров фрезеров 23Ф
Шифр типоразмера фрезера Наружный диаметр фрезера Наружный диаметр пилота Присоединительная резьба
мм inch мм inch
23Ф 86-38 86,3 3 13/32 38 1 1/ 2 З-44 NC-16
23Ф 90-38 90 3 17/32 38 1 1/ 2 З-44 NC-16
23Ф 92-47 92 3 5/ 8 47 1 27/32 З-44 NC-26
23Ф 99-47 99 3 29/32 47 1 27/32 З-66 2 3/8 Reg
23Ф 103-47 103 4 1/16 47 1 27/32 З-66 2 3/8 Reg
23Ф 108-47 108 4 1/ 4 47 1 27/32 З-73 NC-26
23Ф 110-47 110 4 11/32 47 1 27/32 З-73 NC-26
23Ф 112-47 112 4 13/32 47 1 27/32 З-76 2 7/8 Reg
23Ф 114-47 114,3 4 1/ 2 47 1 27/32 З-76 2 7/8 Reg
23Ф 116-47 116 4 9/16 47 1 27/32 З-76 2 7/8 Reg
23Ф 118-47 118 4 21/32 47 1 27/32 З-76 2 7/8 Reg
23Ф 120-57 120 4 23/32 57 2 1/ 4 З-76 2 7/8 Reg
23Ф 130-57 130 5 1/ 8 57 2 1/ 4 З-76 2 7/8 Reg
23Ф 136-57 136 5 11/32 57 2 1/ 4 З-76 2 7/8 Reg
23Ф 140-57 140 5 1/ 2 57 2 1/ 4 3-88 3 1/2 Reg
23Ф 146-72 145,8 5 3/ 4 72 2 27/32 3-88 3 1/2 Reg
23Ф 150-74 150 5 29/32 74 2 29/32 З-88 3 1/2 Reg
23Ф 156-74 156 6 5/32 74 2 29/32 З-88 3 1/2 Reg
23Ф 164-74 164 6 15/32 74 2 29/32 З-88 3 1/2 Reg
23Ф 168-74 168 6 5/ 8 74 2 29/32 З-88 3 1/2 Reg
23Ф 180-85 180 7 3/32 85 3 11/32 З-133 NC 50
23Ф 187-85 187 7 3/8 85 3 11/32 З-133 NC 50
23Ф 191-85 191 7 17/32 85 3 11/32 З-133 NC 50
23Ф 206-85 206 8 1/8 85 3 11/32 З-133 NC 50
23Ф 212-85 212,5 8 3/8 85 3 11/32 З-133 NC 50
23Ф 216-85 216,5 8 17/32 85 3 11/32 З-133 NC 50
*   Все размеры в дюймах представлены в справочных значениях
     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
Назначение
    Фрезеры пилотные предназначены для фрезерования элементов трубных колонн (НКТ, бурильных труб, муфт, замков, хвостовиков, пакеров и др.) при проведении ремонтно-восстановительных работ в скважинах различного назначения.

Конструкция

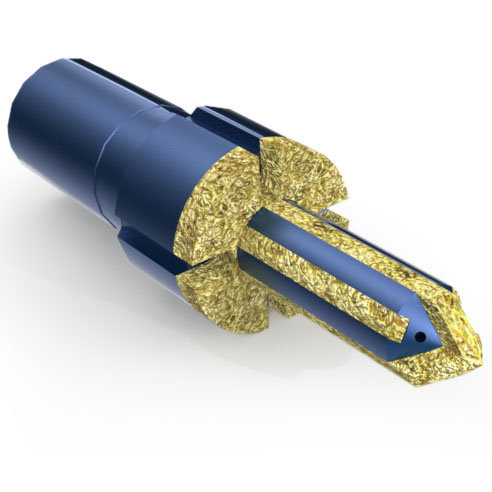

     Фрезер состоит из корпуса, изготовленного из высокопрочной легированной стали, и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни. В центральной части нижнего торца корпуса расположен пилот. В верхней части корпуса выполнена присоединительная резьба, в нижнем торце корпуса и пилота - отверстия и соответствующие каналы для обеспечения эффективного охлаждения и интенсивной промывки для выноса стружки. Нижняя торцевая поверхность корпуса фрезера и пилот армированы режуще-истирающей напайкой.
При оформлении заказа на поставку
фрезеров 23Ф следует указывать:
