Назначение
    Фрезеры райберы предназначены для восстановления внутреннего диаметра обсадной колонны при проведении ремонтно-восстановительных работ в скважинах различного назначения и проработки окна при зарезке бокового ствола..

Конструкция:
     Фрезер состоит из корпуса, изготовленного из высокопрочной легированной стали, и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни. В верхней части корпуса выполнена присоединительная резьба, а в нижнем торце и боковой конической поверхности - отверстия, обеспечивающие эффективное охлаждение и интенсивную промывку для выноса стружки.
Фрезеры райберы изготавливаются в двух исполнениях, отличающихся формой боковой конической поверхности и расположением режуще-истирающих элементов:

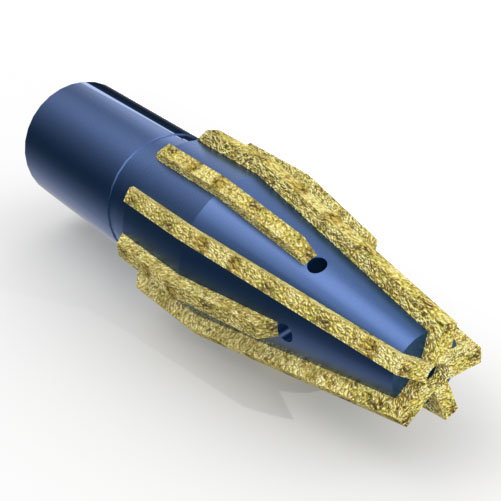

- тип 21Ф - режущие элементы расположены на конической и цилиндрической поверхностях корпуса;

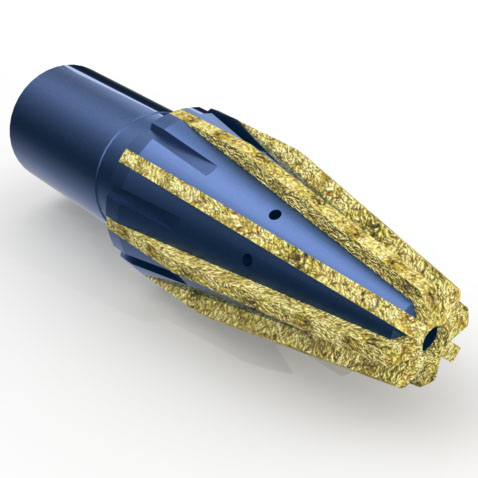

- тип 22Ф - режущие элементы расположены только на конической поверхности корпуса.
Фрезеры райберы типов 21Ф и 22Ф
Таблица значений основных параметров фрезеров 21Ф
Шифр типоразмера фрезера Условный диаметр колонны Наружный диаметр фрезера Наружный диаметр нижнего торца фрезера Присоединительная резьба
мм inch мм inch мм inch
21Ф 59-27 73 2 7/ 8 59 2 5/16 27 1 1/16 З-38 NC-13
21Ф 75-44 89 3 1/ 2 75 2 15/16 44 1 23/32 З-44 NC-16
21Ф 86-40 102 4 86 3 3/8 40 1 9/16 З-44 NC-16
21Ф 96-46 114 4 1/ 2 96 3 25/32 46 1 13/16 З-66 2 3/8 Reg
21Ф 105-52 127 5 105 4 1/ 8 52 2 1/16 З-73 NC-26
21Ф 114-56 140 5 1/ 2 114 4 1/ 2 56 2 7/32 З-73 NC-26
21Ф 121-61 146 5 3/ 4 121 4 3/ 4 61 2 13/32 З-76 2 7/8 Reg
21Ф 140-78 168 6 5/ 8 140 5 1/ 2 78 3 1/16 З-88 3 1/2 Reg
21Ф 150-82 178 7 150 5 29/32 82 3 7/32 З-88 3 1/2 Reg
21Ф 164-90 194 7 5/ 8 164 6 15/32 90 3 17/32 З-88 3 1/2 Reg
21Ф 193-106 219 8 5/ 8 193 7 19/32 106 4 3/16 З-133 NC-50
21Ф 216-116 245 9 21/32 216 8 1/ 2 116 4 9/16 З-133 NC-50
21Ф 300-245 324 12 3/ 4 300 11 13/16 245 9 21/32 З-147 5 1/2 FH
*   Все размеры в дюймах представлены в справочных значениях
     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку фрезеров 21Ф и 22Ф следует указывать:

Фрезеры райберы типов 21Ф

Шифр типоразмера фрезера Условный диаметр колонны Наружный диаметр фрезера Наружный диаметр нижнего торца фрезера Присоединительная резьба
мм inch мм inch мм inch
22Ф 59-27 73 2 7/8 59 2 5/16 27 1 1/16 З-38 NC-13
22Ф 75-44 89 3 1/2 75 2 15/16 44,4 1 3/4 З-44 NC-16
22Ф 86-40 102 4 86 3 3/8 40 1 9/16 З-44 NC-16
22Ф 89-45 114 4 1/2 89 3 1/2 45 1 25/32 З-44 NC-16
22Ф 100-50 127 5 100 3 15/16 50 1 31/32 З-76 2 7/8 Reg
22Ф 108-54 140 5 1/2 108 4 1/4 54 2 1/8 З-76 2 7/8 Reg
22Ф 110-48 146 5 3/4 110 4 11/32 48 1 7/8 З-76 2 7/8 Reg
22Ф 120-63 146 5 3/4 120 4 23/32 63 2 15/32 З-76 2 7/8 Reg
22Ф 120-96 146 5 3/4 120 4 23/32 96 3 25/32 З-76 2 7/8 Reg
22Ф 130-53 168 6 5/8 130 5 1/8 53 2 3/32 З-76 2 7/8 Reg
22Ф 142-73 168 6 5/8 142 5 19/32 73 2 7/8 З-76 2 7/8 Reg
22Ф 142-112 168 6 5/8 142 5 19/32 112 4 13/32 З-88 3 1/2 Reg
22Ф 160-63 219 8 5/8 160 6 5/16 63 2 15/32 3-133 NC-50
22Ф 174-79 219 8 5/8 174 6 27/32 79 3 1/8 3-133 NC-50
22Ф 192-151 219 8 5/8 192 7 9/16 151 5 15/16 3-133 NC-50
22Ф 165-68 245 9 21/32 165 6 1/2 68 2 11/16 3-133 NC-50
22Ф 197-87 245 9 21/32 197 7 3/4 87 3 7/16 3-133 NC-50
22Ф 216-167 245 9 21/32 216 8 1/2 167 6 9/16 3-133 NC-50
22Ф 300-245 324 12 3/4 300 11 13/16 245 9 21/32 З-147 5 1/2 FH
Таблица значений основных параметров фрезеров 22Ф

Фрезеры райберы типов 22Ф

21Ф
22Ф
