Назначение
    Фрезеры торцевые предназначены для фрезерования элементов трубных колонн (НКТ, бурильных труб, муфт, замков, хвостовиков, пакеров и др.) при проведении ремонтно-восстановительных работ в скважинах различного назначения.
Фрезеры пилотные типа 20Ф преимущественно предназначены для фрезерования изделий из цветных металлов.

Конструкция:
     Фрезер состоит из корпуса, изготовленного из высокопрочной легированной стали, и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни, усиленной режущими элементами. В центральной части нижнего торца корпуса расположен пилот. В верхней части корпуса выполнена присоединительная резьба, в нижнем торце корпуса и пилота - отверстия и соответствующие каналы для обеспечения эффективного охлаждения и интенсивной промывки для выноса стружки. Нижняя торцевая поверхность корпуса фрезера армирована режуще-истирающей напайкой и режущими элементами, пилот армирован режущими элементами.

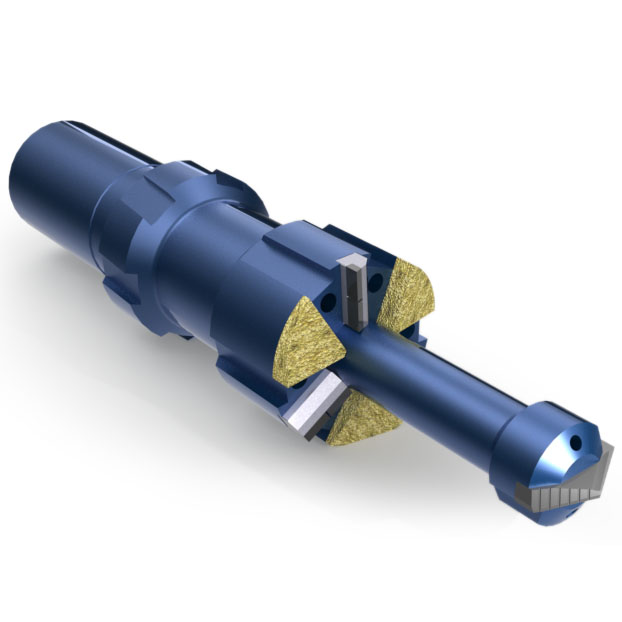

Фрезер пилотный типа 20Ф
Таблица значений основных параметров фрезеров 20Ф
Шифр типоразмера фрезера Наружный диаметр фрезера Наружный диаметр пилота Присоединительная резьба
мм inch мм inch
20Ф 94-46 94 3 11/16 46 1 13/16 З-44 NC-16
20Ф 96-46 96 3 25/32 46 1 13/16 З-44 NC-16
20Ф 106-48 106 4 3/16 48 1 7/ 8 З-73 NC-26
20Ф 118-56 118 4 21/32 56 2 7/32 З-73 NC-26
20Ф 121-56 121 4 3/ 4 56 2 7/32 З-73 NC-26
20Ф 124-61 124 4 7/ 8 61 2 13/32 3-76 2 7/8 Reg
20Ф 127-61 127 5 61 2 13/32 3-76 2 7/8 Reg
20Ф 140-73 140 5 1/ 2 73 2 7/ 8 3-88 3 1/2 Reg
20Ф 144-73 144 5 21/32 73 2 7/ 8 3-88 3 1/2 Reg
20Ф 148-73 148 5 13/16 73 2 7/ 8 3-88 3 1/2 Reg
20Ф 150-73 150 5 29/32 73 2 7/ 8 З-88 3 1/2 Reg
20Ф 156-73 156 6 5/32 73 2 7/ 8 З-88 3 1/2 Reg
20Ф 164-73 164 6 15/32 73 2 7/ 8 З-88 3 1/2 Reg
20Ф 168-73 168 6 5/ 8 73 2 7/ 8 З-88 3 1/2 Reg
20Ф 180-85 180 7 3/32 85 3 11/32 З-133 NC 50
20Ф 187-85 187 7 3/ 8 85 3 11/32 З-133 NC 50
20Ф 191-85 191 7 17/32 85 3 11/32 З-133 NC 50
20Ф 206-85 206 8 1/ 8 85 3 11/32 З-133 NC 50
20Ф 212-85 212 8 11/32 85 3 11/32 З-133 NC 50
20Ф 216-85 216 8 1/ 2 85 3 11/32 З-133 NC 50
*   Все размеры в дюймах представлены в справочных значениях
     и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
При оформлении заказа на поставку
фрезеров 20Ф следует указывать:

Фрезер пилотный типа 20Ф
