Фрезер кольцевой типа 13Ф

Назначение

Фрезеры кольцевые предназначены для разрушения металлических предметов, цементного камня в кольцевом пространстве между стенкой скважины или обсадной колонной и элементами лифтовой или бурильной колонн при проведении ремонтно-восстановительных работ в скважинах различного назначения.

Конструкция

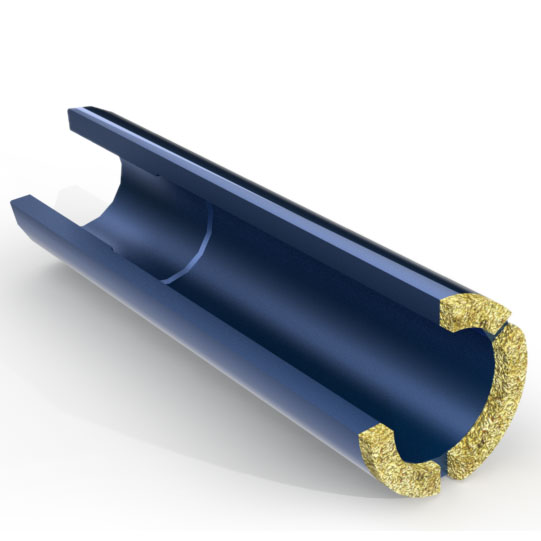

Фрезер состоит из трубчатого корпуса и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни. В верхней части корпуса выполнена проточка для нарезки резьбы.

Фрезеры кольцевые изготавливаются с различными вариантами исполнения:

гладкие,
К - с продольными канавками на наружной и винтовыми канавками на внутренней поверхностях.

При оформлении заказа на поставку фрезеров 11Ф следует указывать:

наружный диаметр корпуса фрезера;
внутренний диаметр корпуса фрезера;
длина корпуса (по умолчанию 400 мм);
наружный диаметр режуще-истирающей напайки;
внутренний диаметр режуще-истирающей напайки;
диаметр и длину проточки для нарезки резьбы;
форму режущей поверхности напайки (плоская, волнистая, коническая, зубчатая);
исполнение (правое или левое), в случае заказа фрезера с зубчатой формой режуще-истирающей напайки.

по форме поверхности нижнего торца

режуще-истирающей напайки:

1 - плоская

2 - волнистая

3 - коническая

4 - зубчатая

по форме боковых поверхностей

режуще-истирающей напайки:

А - заподлицо с корпусом (резание производится только по торцу)

Б - выступающая наружу (резание производится по торцу и наружному диаметру)

В - выступающая внутрь (резание производится по торцу и внутреннему диаметру)

Г - выступающая наружу и внутрь (резание производится по торцу, наружному и внутреннему диаметрам)
