Дырокол гидравлический типа ДГ5

Назначение
   Дыроколы гидравлические предназначены для пробивки отверстия в колонне насосно-компрессорных труб, находящихся в скважине, с целью сообщения полости труб, создания возвратной циркуляции, выравнивания давления при текущем и капитальном ремонте скважин различного назначения.

Конструкция
    Дырокол гидравлический состоит из штуцера, корпуса, штока, пружины, гайки, уплотнительной втулки, пробивного узла, наконечника и набора уплотнительных элементов. В верхней части штуцера выполнена присоединительная резьба. Корпус состоит из трех частей, соединенных специальными резьбами. В верхней части корпуса устанавливается шток, зафиксированный срезным штифтом. Конструкция предусматривает возможность установки срезного штифта разных диаметров, с различным усилием среза. К нижней части корпуса крепится пробивной узел, состоящий из муфты, в которой установлен, с возможностью радиального перемещения, кернер. На наружной боковой поверхности муфты выполнены два отверстия, предусматривающие, при необходимости, установку планки. Возможность установки планки повышает диапазон работы дырокола до двух вариантов диаметров пробиваемых насосно-компрессорных труб.

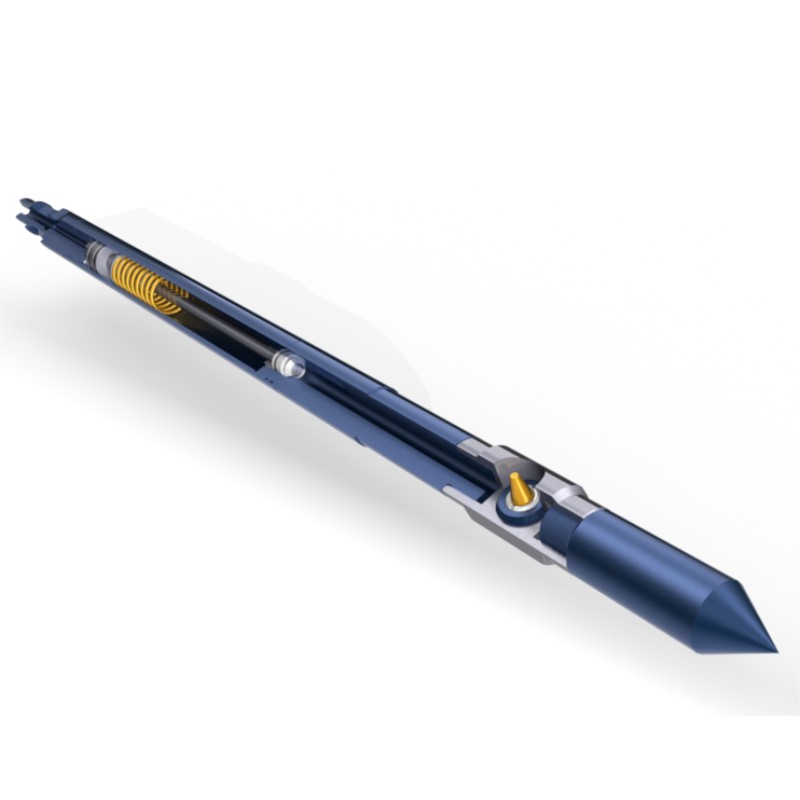

Дырокол гидравлический типа ДГ5
Таблица значений основных параметров дыроколов гидравлических ДГ5
Шифр типоразмера дырокола Наружный диаметр дырокола Условный диаметр пробиваемых НКТ Перепад давления необходимый для среза штифта Присоединительная резьба
с одной проточкой с двумя проточками
мм inch мм inch МПа PSI МПа PSI
ДГ5-60 48,0 1 7/ 8 60 2 3/ 8 15,0 2175 20,0 2900 Ш-22 Rod 7/8
ДГ5-73 56,7 2 7/32 73 2 7/ 8 15,0 2175 20,0 2900 Ш-22 Rod 7/8
ДГ5-89 70,0 2 3/ 4 89 3 1/ 2 15,0 2175 20,0 2900 Ш-22 Rod 7/8
*  Все размеры в дюймах представлены в справочных значениях
    и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
    В случае необходимости приобретения оборудования в строгом соответствии
    с дюймовой системой исчисления просим указать это при формировании заказа.
Открыть
в PDF
    При достижении расчетной глубины, происходит срабатывание дырокола. (При давлении в скважине, недостаточном для срабатывания дырокола, производится закачка жидкости во внутреннюю полость НКТ, до подъема давления до требуемого значения).

При оформлении заказа на поставку дырокола гидравлического следует указывать:
