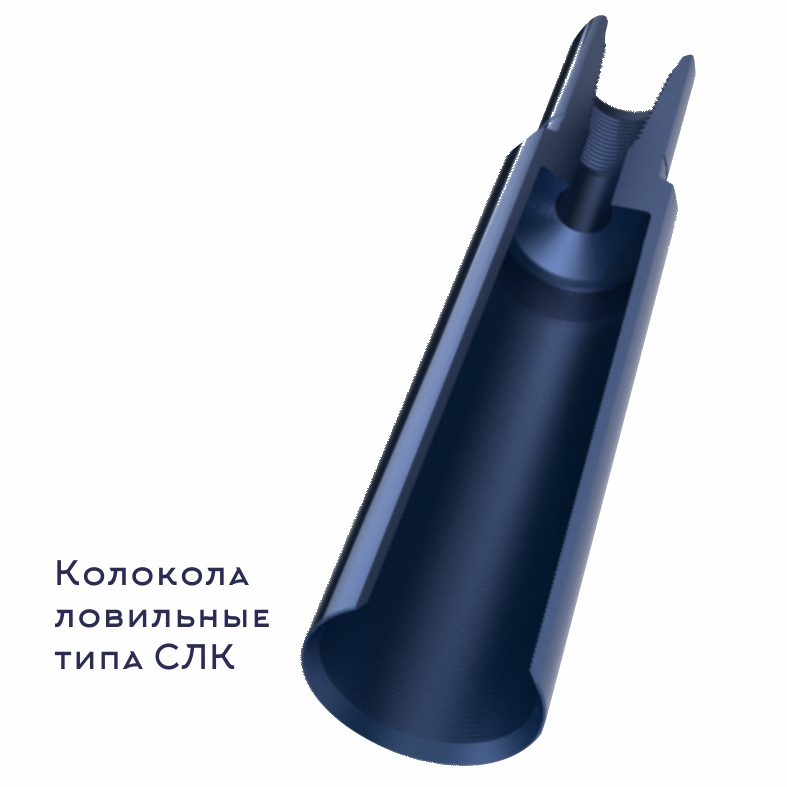

Колокола ловильные специальные типа СЛК

Назначение
    Колокола специальные предназначены для захвата путем напрессовки на наружную поверхность и последующего извлечения цилиндрических элементов колонн при проведении ловильных работ в скважинах различного назначения.

Конструкция
    Колокола изготавливаются из легированной цементируемой или азотируемой стали и представляют собой патрубок, в верхней части которого выполнена присоединительная резьба, в нижней части - внутренняя ловильная резьба с конусностью 1:64.
    Отличие колоколов СЛК от колоколов ЛК заключается в меньшей конусности и низким профилем ловильной резьбы, что позволяет производить надежный захват аварийной колонны без вращения.

При оформлении заказа на поставку колоколов следует указывать:
Колокола ловильные специальные типа СЛК
Таблица значений основных параметров колоколов СЛК
Шифр типоразмера колокола Наружный диаметр колокола Диаметр ловильной резьбы Длина Присоединительная резьба
максимальный минимальный
мм inch мм inch мм inch мм ft
70 СЛК 61-55 70 2 3/ 4 61 2 13/32 55 2 5/32 560 1,84 З-44 NC 16
83 СЛК 74-69 83 3 9/32 74 2 29/32 69 2 23/32 550 1,80 З-66 2 3/8 Reg
90 СЛК 69-64 90 3 17/32 69 2 23/32 64 2 17/32 550 1,80 З-66 2 3/8 Reg
90 СЛК 75-70 90 3 17/32 75 2 15/16 70 2 3/ 4 550 1,80 З-66 2 3/8 Reg
90 СЛК 80-75 90 3 17/32 80 3 5/32 75 2 15/16 550 1,80 З-66 2 3/8 Reg
96 СЛК 81-76 96 3 25/32 81 3 3/16 76 3 565 1,85 З-76 2 7/8 Reg
96 СЛК 82-77 96 3 25/32 82 3 7/32 77 3 1/32 565 1,85 З-76 2 7/8 Reg
102 СЛК 84-79 102 4 84 3 5/16 79 3 1/ 8 565 1,85 З-76 2 7/8 Reg
102 СЛК 88-83 102 4 88 3 15/32 83 3 9/32 565 1,85 З-76 2 7/8 Reg
102 СЛК 91-86 102 4 91 3 19/32 86 3 3/ 8 565 1,85 З-76 2 7/8 Reg
102 СЛК 93-87 102 4 93 3 21/32 87 3 7/16 644 2,11 З-76 2 7/8 Reg
110 СЛК 95-90 110 4 11/32 95 3 3/ 4 90 3 17/32 560 1,84 З-88 3 1/2 Reg
110 СЛК 97-92 110 4 11/32 97 3 13/16 92 3 5/ 8 565 1,85 З-88 3 1/2 Reg
114 СЛК 97-92 114 4 1/ 2 97 3 13/16 92 3 5/ 8 560 1,84 З-88 3 1/2 Reg
114 СЛК 99-94 114 4 1/ 2 99 3 29/32 94 3 11/16 565 1,85 З-88 3 1/2 Reg
114 СЛК 104-99 114 4 1/ 2 104 4 3/32 99 3 29/32 565 1,85 З-88 3 1/2 Reg
116 СЛК 104-99 116 4 9/16 104 4 3/32 99 3 29/32 580 1,90 З-88 3 1/2 Reg
118 СЛК 107-101 118 4 21/32 107 4 7/32 101 3 31/32 535 1,76 З-88 3 1/2 Reg
120 СЛК 107-102 120 4 23/32 107 4 7/32 102 4 572 1,88 З-88 3 1/2 Reg
122 СЛК 110-104 122 4 13/16 110 4 11/32 104 4 3/32 630 2,07 З-88 3 1/2 Reg
122 СЛК 110-105 122 4 13/16 110 4 11/32 105 4 1/ 8 572 1,88 З-88 3 1/2 Reg
127 СЛК 115-110 127 5 115 4 17/32 110 4 11/32 580 1,90 З-88 3 1/2 Reg
128 СЛК 115-109 128 5 1/32 115 4 17/32 109 4 9/32 640 2,10 З-88 3 1/2 Reg
132 СЛК 117-111 132 5 3/16 117 4 19/32 111 4 3/ 8 630 2,07 З-88 3 1/2 Reg
132 СЛК 118-113 132 5 3/16 118 4 21/32 113 4 7/16 580 1,90 З-88 3 1/2 Reg
140 СЛК 120-114 140 5 1/ 2 120 4 23/32 114 4 1/ 2 650 2,13 З-88 3 1/2 Reg
140 СЛК 122-116 140 5 1/ 2 122 4 13/16 116 4 9/16 650 2,13 З-88 3 1/2 Reg
140 СЛК 123-117 140 5 1/ 2 123 4 27/32 117 4 19/32 650 2,13 З-88 3 1/2 Reg
146 СЛК 129-123 146 5 3/ 4 129 5 3/32 123 4 27/32 630 2,07 З-88 3 1/2 Reg
146 СЛК 134-128 146 5 3/ 4 134 5 9/32 128 5 1/32 630 2,07 З-88 3 1/2 Reg
152 СЛК 135-129 152 6 135 5 5/16 129 5 3/32 650 2,13 З-88 3 1/2 Reg
152 СЛК 142-136 152 6 142 5 19/32 136 5 11/32 655 2,15 З-88 3 1/2 Reg
156 СЛК 142-136 156 6 5/32 142 5 19/32 136 5 11/32 655 2,15 З-88 3 1/2 Reg
156 СЛК 144-138 156 6 5/32 144 5 21/32 138 5 7/16 670 2,20 З-88 3 1/2 Reg
159 СЛК 148-142 159 6 1/ 4 148 5 13/16 142 5 19/32 690 2,26 З-88 3 1/2 Reg
174 СЛК 156-150 174 6 27/32 156 6 5/32 150 5 29/32 695 2,28 З-133 NC 50
180 СЛК 157-151 180 7 3/32 157 6 3/16 151 5 15/16 695 2,28 З-133 NC 50
191 СЛК 171-165 191 7 17/32 171 6 23/32 165 6 1/ 2 695 2,28 З-133 NC 50
194 СЛК 173-167 194 7 5/ 8 173 6 13/16 167 6 9/16 680 2,23 З-133 NC 50
194 СЛК 174-168 194 7 5/ 8 174 6 27/32 168 6 5/ 8 680 2,23 З-133 NC 50
207 СЛК 180-174 207 8 5/32 180 7 3/32 174 6 27/32 710 2,33 З-133 NC 50
207 СЛК 187-181 207 8 5/32 187 7 3/ 8 181 7 1/ 8 710 2,33 З-133 NC 50
210 СЛК 196-190 210 8 9/32 196 7 23/32 190 7 15/32 710 2,33 З-133 NC 50
216 СЛК 199-193 216 8 1/ 2 199 7 27/32 193 7 19/32 710 2,33 З-133 NC 50
219 СЛК 205-199 219 8 5/ 8 205 8 1/16 199 7 27/32 710 2,33 З-133 NC 50
241 СЛК 221-215 241 9 1/ 2 221 8 11/16 215 8 15/32 710 2,33 З-133 NC 50
266 СЛК 247-241 266 10 15/32 247 9 23/32 241 9 1/ 2 730 2,40 З-133 NC 50
270 СЛК 244-236 270 10 5/ 8 244 9 19/32 236 9 9/32 875 2,87 З-171 6 5/8 FH
292 СЛК 262-255 292 11 1/ 2 262 10 5/16 255 10 1/32 830 2,72 З-171 6 5/8 FH
305 СЛК 273-266 305 12 273 10 3/ 4 266 10 15/32 830 2,72 З-171 6 5/8 FH
318 СЛК 286-279 318 12 17/32 286 11 1/ 4 279 11 830 2,72 З-171 6 5/8 FH
330 СЛК 298-291 330 13 298 11 23/32 291 11 15/32 875 2,87 З-171 6 5/8 FH
343 СЛК 311-304 343 13 1/ 2 311 12 1/ 4 304 11 31/32 830 2,72 З-171 6 5/8 FH
356 СЛК 324-317 356 14 324 12 3/ 4 317 12 15/32 830 2,72 З-171 6 5/8 FH
381 СЛК 349-342 381 15 349 13 3/ 4 342 13 15/32 850 2,79 З-171 6 5/8 FH
406 СЛК 375-368 406 16 375 14 3/ 4 368 14 1/ 2 830 2,72 З-171 6 5/8 FH
432 СЛК 400-393 432 17 400 15 3/ 4 393 15 15/32 850 2,79 З-171 6 5/8 FH
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
