Колокола ловильные сквозные типов ЛКС и КС

Назначение
    Колокола предназначены для захвата путем навинчивания на наружную поверхность и последующего извлечения цилиндрических элементов колонн при проведении ловильных работ в скважинах различного назначения.
     Колокола типа ЛКС и КС применяются, как правило, в комплекте с обсадной или омывочной трубой и позволяют пропустить непригодную для захвата верхнюю часть аварийной трубы через колокол и производить захват за муфту или замок.

Конструкция
     Колокола изготавливаются из легированной, цементируемой стали и представляют собой патрубок, в верхней части которого выполнена присоединительная резьба, в нижней части - внутренняя ловильная резьба с конусностью 1:16.
     Колокола типа КС отличаются от колоколов типа ЛКС наличием на наружной поверхности резьбы для присоединения фрезерующей воронки или воронки с заводным зубом, что позволяет оптимально подобрать наружный диаметр воронки непосредственно под внутренний диаметр колонны, и гарантировано завести ловимую трубу в колокол в случае, когда наружный диаметр ловимой трубы значительно меньше внутреннего диаметра колонны.

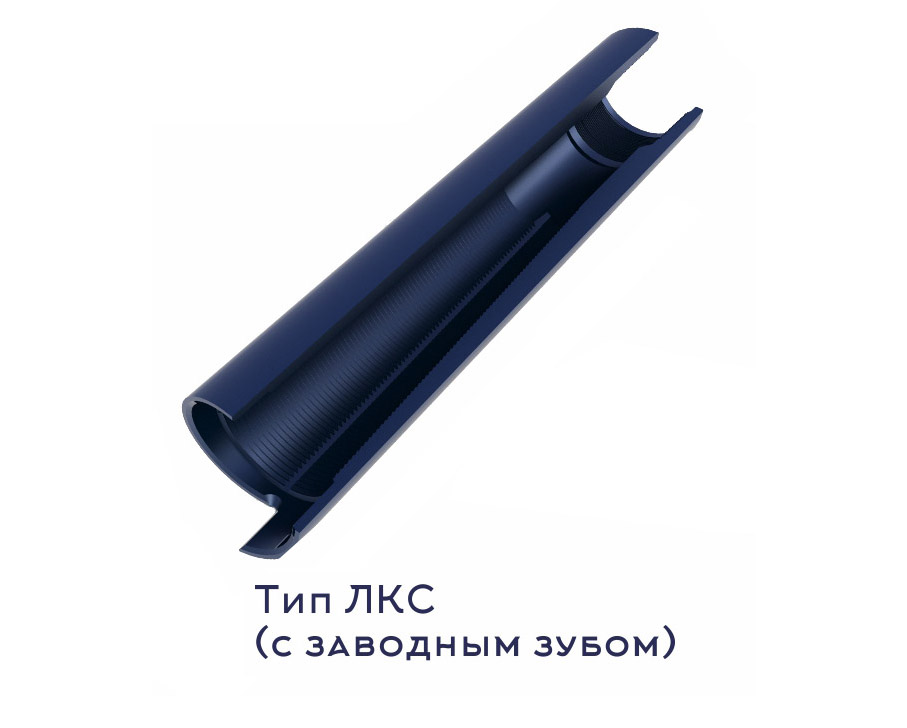

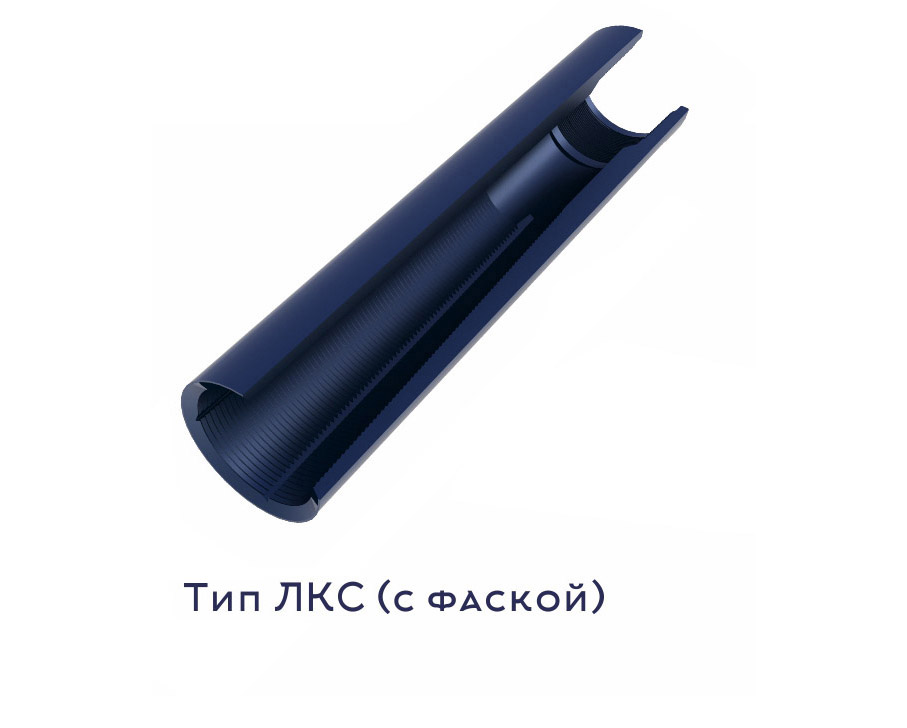

     Для улучшения условий навинчивания на извлекаемую колонну, колокола могут изготавливаться с продольными канавками на ловильной резьбе. Нижний торец колоколов типа ЛКС выполняется или с фаской или с заводным "зубом".
Колокола ловильные сквозные
типов ЛКС и КС
Таблица значений основных параметров колоколов ЛКС
Шифр типоразмера колокола Наружный диаметр колокола Диаметр ловильной резьбы Длина Присоединительная резьба
максимальный минимальный
мм inch мм inch мм inch мм ft
82 ЛКС 66-51 82 3 7/32 66 2 19/32 51 2 525 1,72 ВНКТ-60 upset tubing 2 3/8
90 ЛКС 69-52 90 3 17/32 69 2 23/32 52 2 1/16 530 1,74 НКТ-73 non-upset tubing 2 7/8
99 ЛКС 83-63 99 3 29/32 83 3 9/32 63 2 15/32 560 1,84 ВНКТ-73 upset tubing 2 7/8
114 ЛКС 98-76 114 4 1/ 2 98 3 27/32 76 3 600 1,97 ВНКТ-89 upset tubing 3 1/2
118 ЛКС 102-80 118 4 21/32 102 4 80 3 5/32 600 1,97 НКТ-102 non-upset tubing 4
135 ЛКС 115-94 135 5 5/16 115 4 17/32 94 3 11/16 620 2,03 НКТ-114 non-upset tubing 4 1/2
137 ЛКС 121-92 137 5 13/32 121 4 3/ 4 92 3 5/ 8 710 2,33 НКТ-114 non-upset tubing 4 1/2
152 ЛКС 136-105 152 6 136 5 11/32 105 4 1/ 8 790 2,59 НКТ-114 non-upset tubing 4 1/2
166 ЛКС 150-117 166 6 17/32 150 5 29/32 117 4 19/32 880 2,89 ОБС-127 API Casing 5
178 ЛКС 160-130 178 7 160 6 5/16 130 5 1/ 8 860 2,82 ОБС-140 API Casing 5 1/2
188 ЛКС 160-130 188 7 13/32 160 6 5/16 130 5 1/ 8 880 2,89 ОБС-168 API Casing 6 5/8
204 ЛКС 174-143 204 8 1/32 174 6 27/32 143 5 5/ 8 880 2,89 ОБС-178 API Casing 7
210 ЛКС 180-155 210 8 9/32 180 7 3/32 155 6 3/32 825 2,71 ОБС-178 API Casing 7
216 ЛКС 184-150 216 8 1/ 2 184 7 1/ 4 150 5 29/32 975 3,20 ОБС-178 API Casing 7
216 ЛКС 195-168 216 8 1/ 2 195 7 11/16 168 6 5/ 8 860 2,82 ОБС-219 API Casing 8 5/8
270 ЛКС 235-216 270 10 5/ 8 235 9 1/ 4 216 8 1/ 2 650 2,13 ОБС-245 API Casing 9 5/8
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
При оформлении заказа на поставку колоколов следует указывать:
Шифр типоразмера колокола Наружный диаметр колокола Диаметр ловильной резьбы Длина Присоединительная резьба колокола Резьба для присоединения воронки
максимальный минимальный
мм inch мм inch мм inch мм ft
КС-54 73 2 7/ 8 54 2 1/ 8 39 1 17/32 390 1,28 НКТ-60 non-upset tubing 2 3/8 НКТ-73 non-upset tubing 2 7/8
КС-69 90 3 17/32 69 2 23/32 52 2 1/16 500 1,64 НКТ-73 non-upset tubing 2 7/8 НКТ-89 non-upset tubing 3 1/2
КС-85 108 4 1/ 4 85 3 11/32 68 2 11/16 500 1,64 НКТ-89 non-upset tubing 3 1/2 НКТ-102 non-upset tubing 4
КС-100 122 4 13/16 100 3 15/16 79 3 1/ 8 530 1,74 НКТ-102 non-upset tubing 4 ВНКТ-114 upset tubing 4 1/2
КС-115 140 5 1/ 2 115 4 17/32 94 3 11/16 560 1,84 ОБС-114 API Casing 4 1/2 ОБС-140 API Casing 5 1/2
КС-125 148 5 13/16 125 4 29/32 106 4 3/16 545 1,79 ОБС-127 API Casing 5 ОБС-146 API Casing 5 3/4
КС-132 168 6 5/ 8 132 5 3/16 113 4 7/16 570 1,87 ОБС-146 API Casing 5 3/4 ОБС-168 API Casing 6 5/8
КС-150 178 7 150 5 29/32 123 4 27/32 680 2,23 ОБС-146 API Casing 5 3/4 ОБС-178 API Casing 7
КС-160 193,7 7 5/ 8 160 6 5/16 138 5 7/16 600 1,97 ОБС-168 API Casing 6 5/8 ОБС-194 API Casing 7 5/8
КС-180 220 8 21/32 180 7 3/32 155 6 3/32 660 2,17 ОБС-178 API Casing 7 ОБС-219 API Casing 8 5/8
KС-210 244,5 9 5/ 8 210 8 9/32 185 7 9/32 680 2,23 ОБС-219 API Casing 8 5/8 ОБС-245 API Casing 9 5/8
Таблица значений основных параметров колоколов КС
