Колокола ловильные гладкие типа ЛКГ

Назначение
     Колокола гладкие предназначены для захвата путем напрессовки на наружную поверхность и последующего извлечения цилиндрических элементов колонн при проведении ловильных работ в скважинах различного назначения.

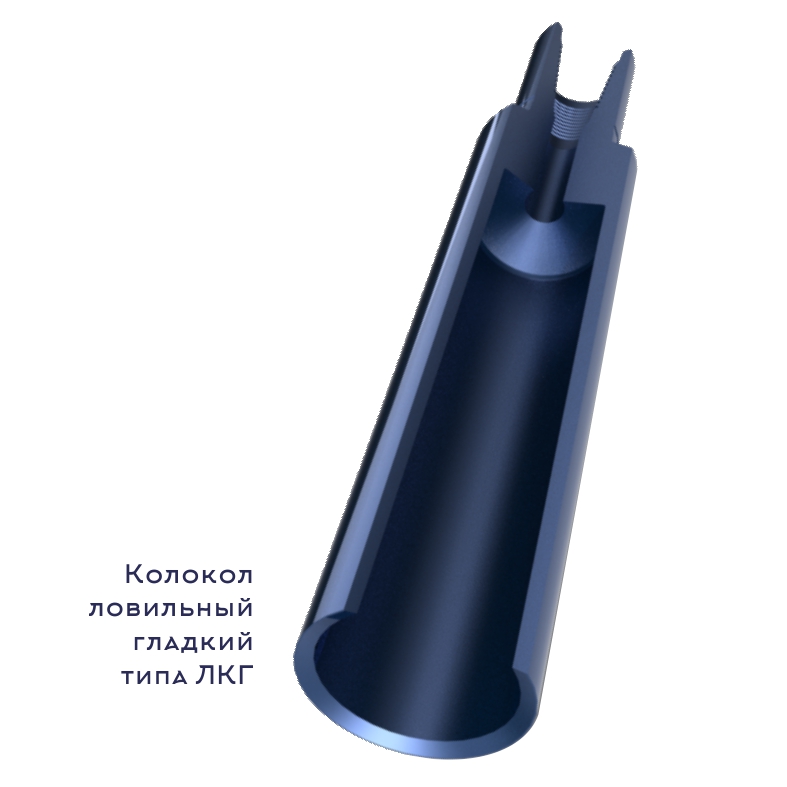

Конструкция
    Гладкий колокол представляет собой патрубок, в верхней части которого выполнена присоединительная резьба, в нижней части находится коническая поверхность с конусностью 1:64. Колокола изготавливаются из высокопрочной легированной стали.
     Нижний торец колоколов типа ЛК выполняется или с фаской или с заводным "зубом".

При оформлении заказа на поставку колоколов следует указывать:
Колокола ловильные гладкие типа ЛКГ
Таблица значений основных параметров колоколов ЛКГ
Шифр типоразмера колокола Наружный диаметр колокола Диаметр ловильной поверхности Длина Присоединительная резьба
максимальный минимальный
мм inch мм inch мм inch мм ft
70 ЛКГ 61-55 70 2 3/ 4 61 2 13/32 55 2 5/32 560 1,84 З-44 NC 16
83 ЛКГ 74-69 83 3 9/32 74 2 29/32 69 2 23/32 550 1,80 З-66 2 3/8 Reg
90 ЛКГ 69-64 90 3 17/32 69 2 23/32 64 2 17/32 550 1,80 З-66 2 3/8 Reg
90 ЛКГ 75-70 90 3 17/32 75 2 15/16 70 2 3/ 4 550 1,80 З-66 2 3/8 Reg
90 ЛКГ 80-75 90 3 17/32 80 3 5/32 75 2 15/16 550 1,80 З-66 2 3/8 Reg
96 ЛКГ 81-76 96 3 25/32 81 3 3/16 76 3 565 1,85 З-76 2 7/8 Reg
96 ЛКГ 82-77 96 3 25/32 82 3 7/32 77 3 1/32 565 1,85 З-76 2 7/8 Reg
102 ЛКГ 84-79 102 4 84 3 5/16 79 3 1/ 8 565 1,85 З-76 2 7/8 Reg
102 ЛКГ 88-83 102 4 88 3 15/32 83 3 9/32 565 1,85 З-76 2 7/8 Reg
102 ЛКГ 91-86 102 4 91 3 19/32 86 3 3/ 8 565 1,85 З-76 2 7/8 Reg
110 ЛКГ 95-90 110 4 11/32 95 3 3/ 4 90 3 17/32 560 1,84 З-88 3 1/2 Reg
110 ЛКГ 97-92 110 4 11/32 97 3 13/16 92 3 5/ 8 565 1,85 З-88 3 1/2 Reg
114 ЛКГ 97-92 114 4 1/ 2 97 3 13/16 92 3 5/ 8 560 1,84 З-88 3 1/2 Reg
114 ЛКГ 99-94 114 4 1/ 2 99 3 29/32 94 3 11/16 565 1,85 З-88 3 1/2 Reg
114 ЛКГ 104-99 114 4 1/ 2 104 4 3/32 99 3 29/32 565 1,85 З-88 3 1/2 Reg
118 ЛКГ 107-101 118 4 21/32 107 4 7/32 101 3 31/32 535 1,76 З-88 3 1/2 Reg
122 ЛКГ 110-104 122 4 13/16 110 4 11/32 104 4 3/32 630 2,07 З-88 3 1/2 Reg
128 ЛКГ 115-109 128 5 1/32 115 4 17/32 109 4 9/32 640 2,10 З-88 3 1/2 Reg
132 ЛКГ 117-111 132 5 3/16 117 4 19/32 111 4 3/ 8 630 2,07 З-88 3 1/2 Reg
140 ЛКГ 120-114 140 5 1/ 2 120 4 23/32 114 4 1/ 2 650 2,13 З-88 3 1/2 Reg
140 ЛКГ 122-116 140 5 1/ 2 122 4 13/16 116 4 9/16 650 2,13 З-88 3 1/2 Reg
140 ЛКГ 123-117 140 5 1/ 2 123 4 27/32 117 4 19/32 650 2,13 З-88 3 1/2 Reg
146 ЛКГ 129-123 146 5 3/ 4 129 5 3/32 123 4 27/32 630 2,07 З-88 3 1/2 Reg
146 ЛКГ 134-128 146 5 3/ 4 134 5 9/32 128 5 1/32 630 2,07 З-88 3 1/2 Reg
152 ЛКГ 135-129 152 6 135 5 5/16 129 5 3/32 650 2,13 З-88 3 1/2 Reg
152 ЛКГ 142-136 152 6 142 5 19/32 136 5 11/32 655 2,15 З-88 3 1/2 Reg
156 ЛКГ 142-136 156 6 5/32 142 5 19/32 136 5 11/32 655 2,15 З-88 3 1/2 Reg
156 ЛКГ 144-138 156 6 5/32 144 5 21/32 138 5 7/16 670 2,20 З-88 3 1/2 Reg
159 ЛКГ 148-142 159 6 1/ 4 148 5 13/16 142 5 19/32 690 2,26 З-88 3 1/2 Reg
174 ЛКГ 156-150 174 6 27/32 156 6 5/32 150 5 29/32 695 2,28 З-133 NC 50
180 ЛКГ 157-151 180 7 3/32 157 6 3/16 151 5 15/16 695 2,28 З-133 NC 50
191 ЛКГ 171-165 191 7 17/32 171 6 23/32 165 6 1/ 2 695 2,28 З-133 NC 50
194 ЛКГ 173-167 194 7 5/ 8 173 6 13/16 167 6 9/16 680 2,23 З-133 NC 50
194 ЛКГ 174-168 194 7 5/ 8 174 6 27/32 168 6 5/ 8 680 2,23 З-133 NC 50
207 ЛКГ 180-174 207 8 5/32 180 7 3/32 174 6 27/32 710 2,33 З-133 NC 50
207 ЛКГ 187-181 207 8 5/32 187 7 3/ 8 181 7 1/ 8 710 2,33 З-133 NC 50
210 ЛКГ 196-190 210 8 9/32 196 7 23/32 190 7 15/32 710 2,33 З-133 NC 50
216 ЛКГ 199-193 216 8 1/ 2 199 7 27/32 193 7 19/32 710 2,33 З-133 NC 50
219 ЛКГ 205-199 219 8 5/ 8 205 8 1/16 199 7 27/32 710 2,33 З-133 NC 50
241 ЛКГ 221-215 241 9 1/ 2 221 8 11/16 215 8 15/32 710 2,33 З-133 NC 50
266 ЛКГ 247-241 266 10 15/32 247 9 23/32 241 9 1/ 2 730 2,40 З-133 NC 50
270 ЛКГ 244-236 270 10 5/ 8 244 9 19/32 236 9 9/32 875 2,87 З-171 6 5/8 FH
292 ЛКГ 262-255 292 11 1/ 2 262 10 5/16 255 10 1/32 830 2,72 З-171 6 5/8 FH
305 ЛКГ 273-266 305 12 273 10 3/ 4 266 10 15/32 830 2,72 З-171 6 5/8 FH
318 ЛКГ 286-279 318 12 17/32 286 11 1/ 4 279 11 830 2,72 З-171 6 5/8 FH
330 ЛКГ 298-291 330 13 298 11 23/32 291 11 15/32 875 2,87 З-171 6 5/8 FH
343 ЛКГ 311-304 343 13 1/ 2 311 12 1/ 4 304 11 31/32 830 2,72 З-171 6 5/8 FH
356 ЛКГ 324-317 356 14 324 12 3/ 4 317 12 15/32 830 2,72 З-171 6 5/8 FH
381 ЛКГ 349-342 381 15 349 13 3/ 4 342 13 15/32 850 2,79 З-171 6 5/8 FH
406 ЛКГ 375-368 406 16 375 14 3/ 4 368 14 1/ 2 830 2,72 З-171 6 5/8 FH
432 ЛКГ 400-393 432 17 400 15 3/ 4 393 15 15/32 850 2,79 З-171 6 5/8 FH
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
