Колокола ловильные типов ЛК и К

Назначение
   Колокола предназначены для захвата путем навинчивания на наружную поверхность и последующего извлечения цилиндрических элементов колонн при проведении ловильных работ в скважинах различного назначения.

Конструкция

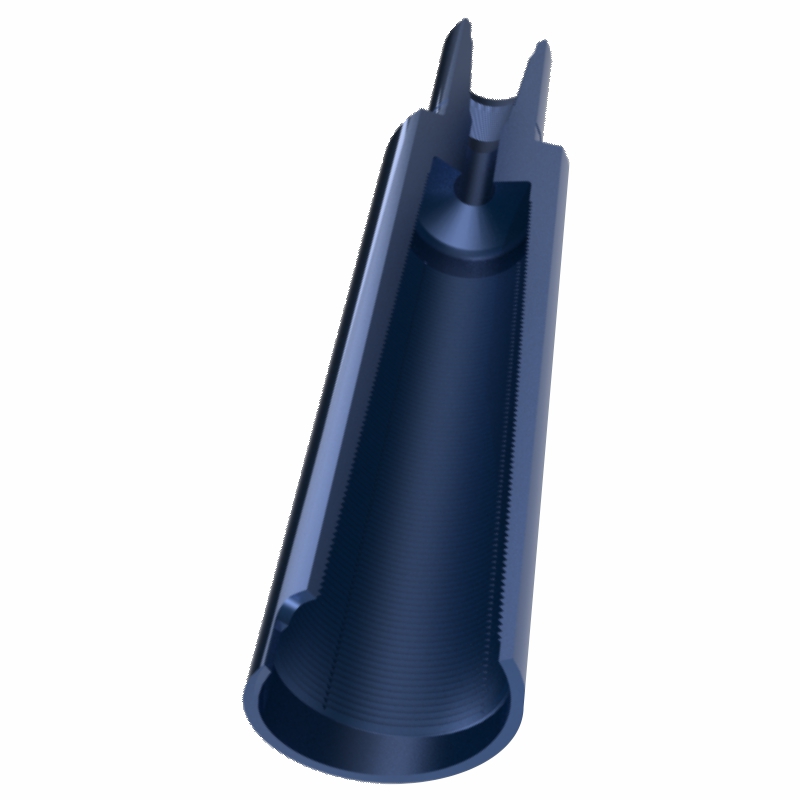

   Колокола изготавливаются из легированной цементируемой стали и представляют собой патрубок, в верхней части которого выполнена присоединительная резьба, в нижней части - внутренняя ловильная резьба с конусностью 1:16.

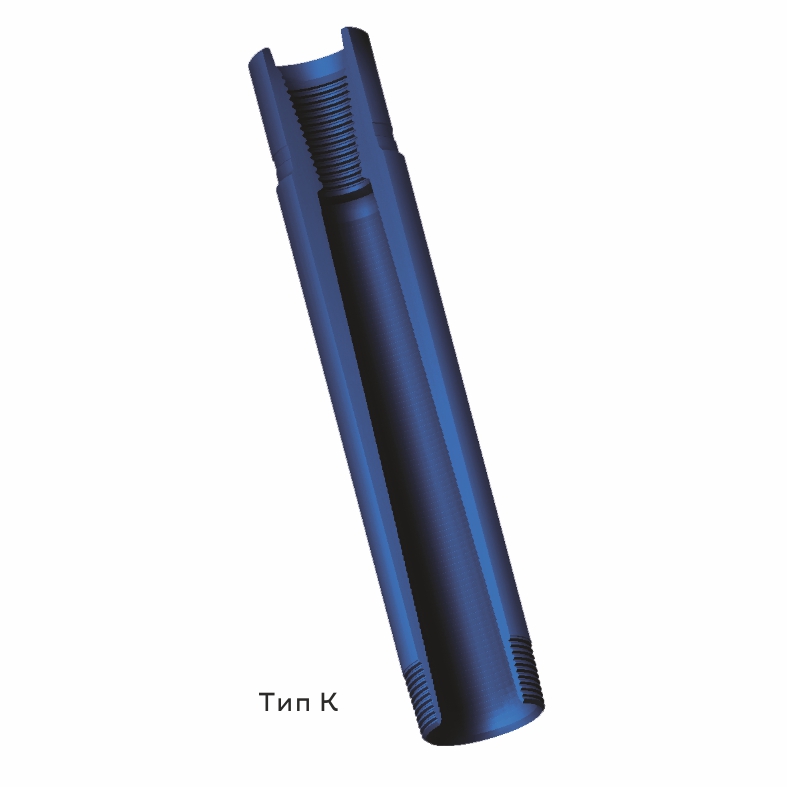

   Колокола типа К отличаются от колоколов типа ЛК наличием на наружной поверхности резьбы для присоединения фрезерующей воронки или воронки с заводным зубом, что позволяет оптимально подобрать наружный диаметр воронки непосредственно под внутренний диаметр колонны, и гарантировано завести ловимую трубу в колокол в случае, когда наружный диаметр ловимой трубы значительно меньше внутреннего диаметра колонны.

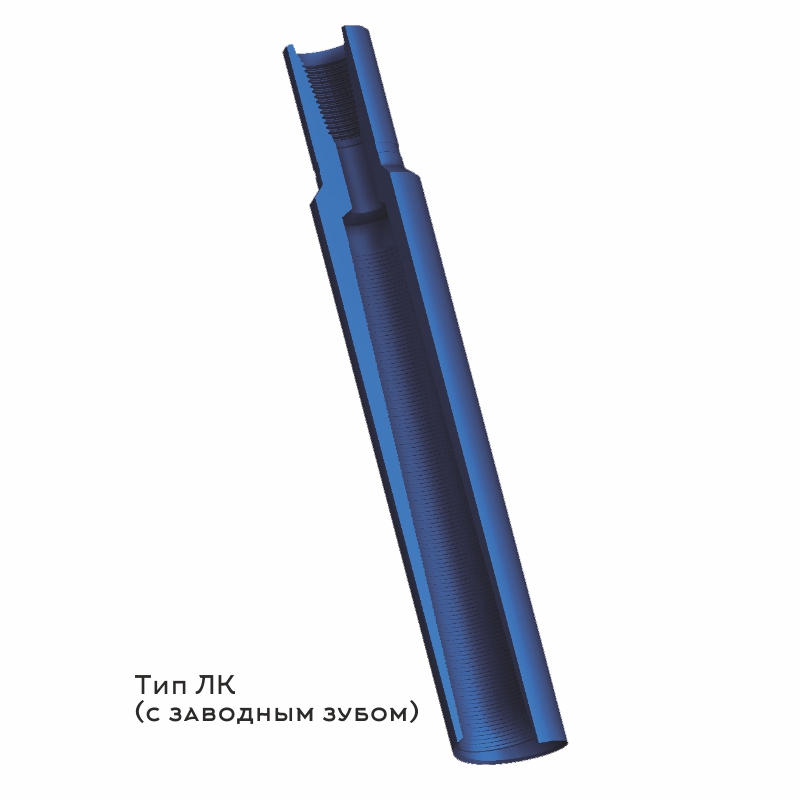

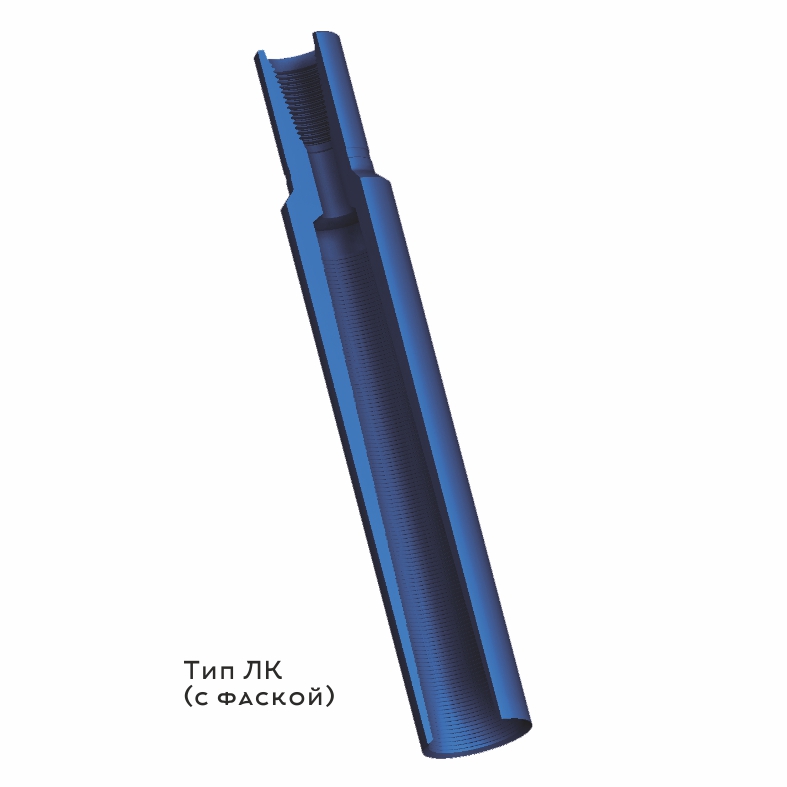

   Для улучшения условий навинчивания на извлекаемую колонну, колокола могут изготавливаться с продольными канавками на ловильной резьбе. Нижний торец колоколов типа ЛК выполняется или с фаской или с заводным "зубом".
Колокола ловильные типов ЛК и К
Таблица значений основных параметров колоколов К
Шифр типоразмера колокола Наружный диаметр колокола Диаметр ловильной резьбы Длина Присоединительная резьба колокола Резьба для присоединения воронки
максимальный минимальный
мм inch мм inch мм inch мм ft
K 42-25 65 2 9/16 42 1 21/32 25 1 385 1,26 З-44 NC 16 НКТ-60 non-upset tubing 2 3/8
K 50-34 90 3 17/32 50 1 31/32 34 1 11/32 490 1,61 З-44 NC 16 НКТ-89 non-upset tubing 3 1/2
K 58-40 90 3 17/32 58 2 9/32 40 1 9/16 490 1,61 З-73 NC 26 НКТ-89 non-upset tubing 3 1/2
K 60-45 95,5 3 3/ 4 60 2 3/ 8 45 1 25/32 490 1,61 З-76 2 7/8 Reg ВНКТ-89 upset tubing 3 1/2
K 70-52 90 3 17/32 70 2 3/ 4 52 2 1/16 490 1,61 З-73 NC 26 НКТ-89 non-upset tubing 3 1/2
K 85-64 102 4 1/32 85 3 11/32 64 2 17/32 575 1,89 З-76 2 7/8 Reg НКТ-102 non-upset tubing 4
K 100-78 122 4 13/16 100 3 15/16 78 3 1/16 600 1,97 З-88 3 1/2 Reg ВНКТ-114 upset tubing 4 1/2
K 110-60 132 5 3/16 110 4 11/32 60 2 3/ 8 1050 3,44 З-88 3 1/2 Reg ОБС-127 API Casing 5
K 110-91 132 5 3/16 110 4 11/32 91 3 19/32 550 1,80 З-88 3 1/2 Reg ОБС-127 API Casing 5
K 125-103 148 5 13/16 125 4 29/32 103 4 1/16 600 1,97 З-88 3 1/2 Reg ОБС-146 API Casing 5 3/4
K 135-113 170 6 11/16 135 5 5/16 113 4 7/16 650 2,13 З-133 NC 50 ОБС-168 API Casing 6 5/8
K 150-128 193,7 7 5/ 8 150 5 29/32 128 5 1/32 680 2,23 З-147 5 1/2 FH ОБС-194 API Casing 7 5/8
K 174-143 220 8 21/32 174 6 27/32 143 5 5/ 8 825 2,71 З-147 5 1/2 FH ОБС-219 API Casing 8 5/8
K 194-146 225 8 27/32 194 7 5/ 8 146 5 3/ 4 1100 3,61 З-171 6 5/8 FH ОБС-219 API Casing 8 5/8
К 210-185 244,5 9 5/ 8 210 8 9/32 185 7 9/32 800 2,62 З-171 6 5/8 FH ОБС-245 API Casing 9 5/8
Открыть
в PDF
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
При оформлении заказа на поставку колоколов следует указывать:
Шифр типоразмера колокола Наружный диаметр колокола Диаметр ловильной резьбы Длина Присоединительная резьба
максимальный минимальный
мм inch мм inch мм inch мм ft
46 ЛК 35-22 46,5 1 27/32 35 1 3/ 8 22 7/ 8 350 1,15 З-38 NC 13
48 ЛК 38-25 48 1 7/ 8 38 1 1/ 2 25 1 350 1,15 З-38 NC 13
56 ЛК 44-32 56 2 7/32 44 1 23/32 32 1 1/ 4 435 1,43 З-44 NC 16
70 ЛК 51-35 70 2 3/ 4 51 2 35 1 3/ 8 435 1,43 З-44 NC 16
86 ЛК 67-44 86 3 3/ 8 67 2 5/ 8 44 1 23/32 610 2,00 З-66 2 3/8 Reg
89 ЛК 76-56 89 3 1/ 2 76 3 56 2 7/32 640 2,10 З-73 NC 26
95 ЛК 83-60 95 3 3/ 4 83 3 9/32 60 2 3/ 8 630 2,07 З-73 NC 26
102 ЛК 89-70 102 4 89 3 1/ 2 70 2 3/ 4 630 2,07 З-73 NC 26
117 ЛК 95-73 117 4 19/32 95 3 3/ 4 73 2 7/ 8 630 2,07 З-76 2 7/8 Reg
114 ЛК 98-76 114 4 1/ 2 98 3 27/32 76 3 630 2,07 З-76 2 7/8 Reg
117 ЛК 102-80 117 4 19/32 102 4 80 3 5/32 630 2,07 З-76 2 7/8 Reg
121 ЛК 105-60 121 4 3/ 4 105 4 1/ 8 60 2 3/ 8 1000 3,28 З-76 2 7/8 Reg
121 ЛК 105-82 121 4 3/ 4 105 4 1/ 8 82 3 7/32 625 2,05 З-76 2 7/8 Reg
121 ЛК 105-60 122 4 13/16 105 4 1/ 8 60 2 3/ 8 1000 3,28 З-76 2 7/8 Reg
124 ЛК 105-84 124 4 7/ 8 105 4 1/ 8 84 3 5/16 630 2,07 З-76 2 7/8 Reg
124 ЛК 105-60 124 4 7/ 8 105 4 1/ 8 60 2 3/ 8 1000 3,28 З-76 2 7/8 Reg
124 ЛК 108-86 124 4 7/ 8 108 4 1/ 4 86 3 3/ 8 640 2,10 З-76 2 7/8 Reg
124 ЛК 114-68 124 4 7/ 8 114 4 1/ 2 68 2 11/16 975 3,20 З-76 2 7/8 Reg
128 ЛК 112-89 128 5 1/32 112 4 13/32 89 3 1/ 2 635 2,08 З-76 2 7/8 Reg
132 ЛК 116-94 132 5 3/16 116 4 9/16 94 3 11/16 640 2,10 З-88 3 1/2 Reg
140 ЛК 124-94 140 5 1/ 2 124 4 7/ 8 94 3 11/16 770 2,53 З-88 3 1/2 Reg
140 ЛК 124-78 140 5 1/ 2 124 4 7/ 8 78 3 1/16 1000 3,28 З-88 3 1/2 Reg
146 ЛК 120-89 146 5 3/ 4 120 4 23/32 89 3 1/ 2 770 2,53 З-88 3 1/2 Reg
146 ЛК 127-80 146 5 3/ 4 127 5 80 3 5/32 1010 3,31 З-88 3 1/2 Reg
149 ЛК 124-93 149 5 7/ 8 124 4 7/ 8 93 3 21/32 765 2,51 З-88 3 1/2 Reg
152 ЛК 127-97 152 6 127 5 97 3 13/16 780 2,56 З-88 3 1/2 Reg
156 ЛК 131-101 156 6 5/32 131 5 5/32 101 3 31/32 780 2,56 З-88 3 1/2 Reg
156 ЛК 131-86 156 6 5/32 131 5 5/32 86 3 3/ 8 1020 3,35 З-121 4 1/2 FH
159 ЛК 133-104 159 6 1/ 4 133 5 1/ 4 104 4 3/32 840 2,76 З-121 4 1/2 FH
159 ЛК 133-97 159 6 1/ 4 133 5 1/ 4 97 3 13/16 960 3,15 З-121 4 1/2 FH
162 ЛК 137-102 162 6 3/ 8 137 5 13/32 102 4 920 3,02 З-121 4 1/2 FH
170 ЛК 144-111 170 6 11/16 144 5 21/32 111 4 3/ 8 880 2,89 З-121 4 1/2 FH
175 ЛК 149-114 175 6 7/ 8 149 5 7/ 8 114 4 1/ 2 920 3,02 З-121 4 1/2 FH
181 ЛК 155-119 181 7 1/ 8 155 6 3/32 119 4 11/16 920 3,02 З-133 NC 50
192 ЛК 163-127 192 7 9/16 163 6 13/32 127 5 920 3,02 З-133 NC 50
194 ЛК 168-117 194 7 5/ 8 168 6 5/ 8 117 4 19/32 1190 3,90 З-133 NC 50
207 ЛК 178-130 207 8 5/32 178 7 130 5 1/ 8 1160 3,81 З-147 5 1/2 FH
210 ЛК 183-133 210 8 9/32 183 7 7/32 133 5 1/ 4 1160 3,81 З-147 5 1/2 FH
216 ЛК 186-137 216 8 1/ 2 186 7 5/16 137 5 13/32 1160 3,81 З-147 5 1/2 FH
219 ЛК 189-140 219 8 5/ 8 189 7 7/16 140 5 1/ 2 1135 3,72 З-147 5 1/2 FH
225 ЛК 194-146 225 8 27/32 194 7 5/ 8 146 5 3/ 4 1210 3,97 З-171 6 5/8 FH
235 ЛК 204-156 235 9 1/ 4 204 8 1/32 156 6 5/32 1210 3,97 З-171 6 5/8 FH
241 ЛК 210-162 241 9 1/ 2 210 8 9/32 162 6 3/ 8 1210 3,97 З-171 6 5/8 FH
254 ЛК 222-175 254 10 222 8 3/ 4 175 6 7/ 8 1220 4,00 З-171 6 5/8 FH
267 ЛК 235-187 267 10 1/ 2 235 9 1/ 4 187 7 3/ 8 1220 4,00 З-171 6 5/8 FH
273 ЛК 241-194 273 10 3/ 4 241 9 1/ 2 194 7 5/ 8 1220 4,00 З-171 6 5/8 FH
292 ЛК 262-211 292 11 1/ 2 262 10 5/16 211 8 5/16 1230 4,04 З-171 6 5/8 FH
305 ЛК 273-229 305 12 273 10 3/ 4 229 9 1230 4,04 З-171 6 5/8 FH
318 ЛК 286-241 318 12 17/32 286 11 1/ 4 241 9 1/ 2 1230 4,04 З-171 6 5/8 FH
330 ЛК 298-254 330 13 298 11 23/32 254 10 1230 4,04 З-171 6 5/8 FH
343 ЛК 311-267 343 13 1/ 2 311 12 1/ 4 267 10 1/ 2 1230 4,04 З-171 6 5/8 FH
356 ЛК 324-279 356 14 324 12 3/ 4 279 11 1230 4,04 З-171 6 5/8 FH
381 ЛК 349-305 381 15 349 13 3/ 4 305 12 1230 4,04 З-171 6 5/8 FH
406 ЛК 375-330 406 16 375 14 3/ 4 330 13 1230 4,04 З-171 6 5/8 FH
432 ЛК 400-356 432 17 400 15 3/ 4 356 14 1230 4,04 З-171 6 5/8 FH
Таблица значений основных параметров колоколов ЛК
