Колокола ловильные наборные типа ЛКН

Назначение
   Колокола наборные предназначены для захвата путем навинчивания на наружную поверхность и последующего извлечения цилиндрических элементов колонн при проведении ловильных работ в скважинах различного назначения.

Конструкция

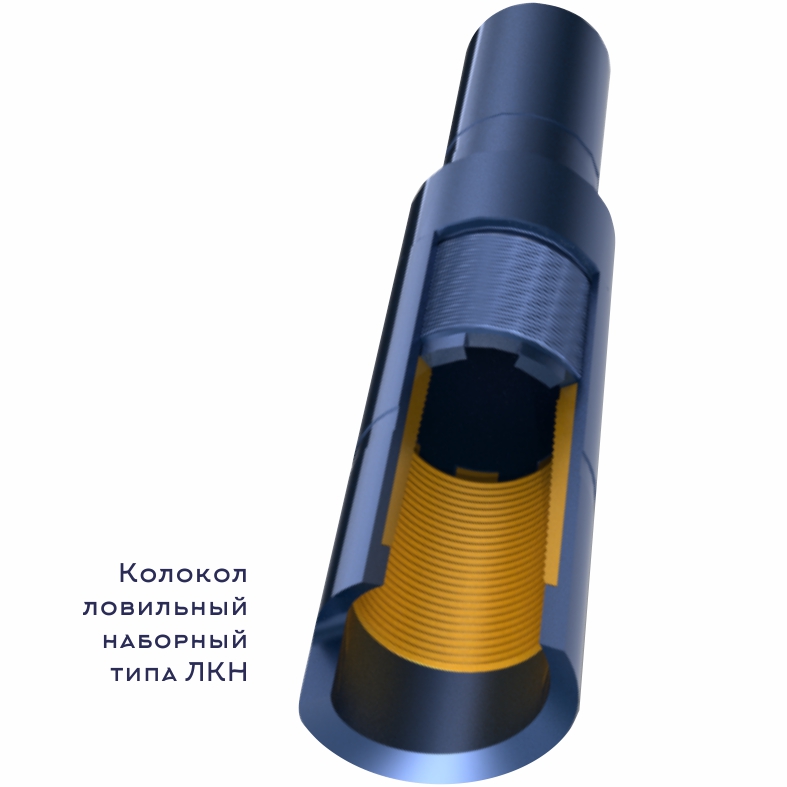

   Колокол состоит из специального переводника, воронки и ловильной втулки-вставки. На внутренней поверхности втулки-вставки выполнена ловильная резьба с конусностью 1:16. Для передачи крутящего момента на ловильную втулку, на нижнем торце специального переводника выполнены выступы, входящие при сборке колокола в соответствующие пазы на верхнем торце втулки.
   Для изменения диапазона диаметров элементов аварийных колонн захватываемых колоколом, предусмотрены несколько типоразмеров сменных ловильных втулок.

При оформлении заказа на поставку колоколов следует указывать:
Колокола ловильные наборные типа ЛКН
Таблица значений основных параметров колоколов ЛКН
Шифр типоразмера колокола Наружный диаметр колокола Обозначение и диаметр ловильной резьбы для вставок (макс-мин) Длина Присоединительная резьба
Вставка №1 Вставка №2 Вставка №3 Вставка №4
мм inch мм inch мм inch мм inch мм inch мм ft
ЛКН-122 122,0 4 13/16 92,5-85 3 21/32-3 11/32 90-82,8 3 17/32-3 1/4 74-66,8 2 29/32-2 5/8 61-54 2 13/32-2 1/8 500 1,64 З-76 2 7/8 Reg
ЛКН-136 136,0 5 11/32 104-96 4 3/32-3 25/32 97-90 3 13/16-3 17/32 91-84 3 19/32-3 5/16 74-67 2 29/32-2 5/8 500 1,64 З-88 3 1/2 Reg
ЛКН-148 148,0 5 13/16 118-111 4 21/32-4 3/8 116-109 4 9/16-4 9/32 104-96 4 3/32-3 25/32 97-90 3 13/16-3 17/32 560 1,84 З-88 3 1/2 Reg
ЛКН-173 173,0 6 13/16 142-135 5 19/32-5 5/16 130-123 5 1/8-4 27/32 122-115 4 13/16-4 17/32 118-111 4 21/32-4 3/8 560 1,84 З-133 NC-50
ЛКН-194 194,0 7 5/ 8 158-151 6 7/32-5 15/16 148-141 5 13/16-5 9/16 142-135 5 19/32-5 5/16 130-123 5 1/8-4 27/32 600 1,97 З-133 NC-50
ЛКН-220 220,0 8 21/32 180-173 7 3/32-6 13/16 171-164 6 23/32-6 15/32 168-161 6 5/8-6 11/32 148-141 5 13/16-5 9/16 600 1,97 З-133 NC-50
ЛКН-225 225,0 8 27/32 195-188 7 11/16-7 13/32 180-173 7 3/32-6 13/16 171-164 6 23/32-6 15/32 168-161 6 5/8-6 11/32 600 1,97 З-152 6 5/8 Reg
ЛКН-254 254,0 10 222-215 8 3/4-8 15/32 195-188 7 11/16-7 13/32 180-173 7 3/32-6 13/16 171-164 6 23/32-6 15/32 600 1,97 З-152 6 5/8 Reg
*   Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
     В случае необходимости приобретения оборудования в строгом соответствии
     с дюймовой системой исчисления просим указать это при формировании заказа.
