Центраторы пружинные типа ЦП

Назначение

Центраторы пружинные предназначены для центрирования и фиксации инструмента в скважине относительно обсадной колонны при проведении ремонтных работ в скважинах различного назначения.

Конструкция

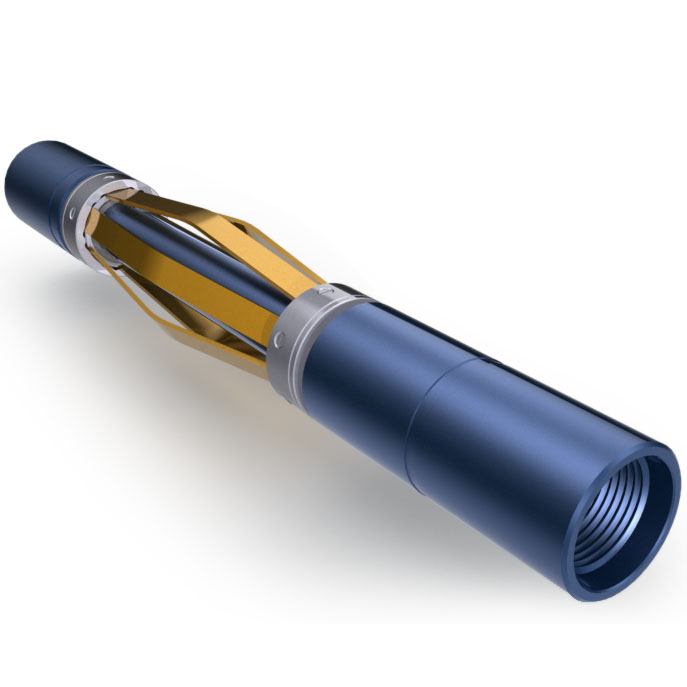

Центратор состоит из корпуса, в верхней и нижней части которого выполнены замковые присоединительные резьбы, и нескольких пружинных планок, закрепленных на подвижных кольцах. Конструкция крепления пружинных планок предусматривает возможность их вращения относительно корпуса центратора.

шифр типоразмера центратора;
исполнение (правое или левое);
обозначение присоединительной резьбы, если оно отличается от приведенного в таблице.

Шифр типоразмера центратора	Условный диаметр обсадной колонны		Максимальный диаметр по пружинным планкам		Присоединительная резьба верхняя (муфта)		Присоединительная резьба нижняя (муфта)
Шифр типоразмера центратора	мм	inch	мм	inch	Присоединительная резьба верхняя (муфта)		Присоединительная резьба нижняя (муфта)
ЦП-140	140	5 1/2	142,0	5 19/32	З-76	2 7/8 Reg	З-76	2 7/8 Reg
ЦП-146	146	5 3/4	148,0	5 13/16	З-76	2 7/8 Reg	З-76	2 7/8 Reg
ЦП-168	168	6 5/8	170,0	6 11/16	З-88	3 1/2 Reg	З-88	3 1/2 Reg
ЦП-178	178	7	180,0	7 3/32	З-102	NC 38	З-102	NC 38
ЦП-194	194	7 5/8	196,0	7 23/32	З-117	4 1/2 Reg	З-117	4 1/2 Reg
ЦП-219	219	8 5/8	221,0	8 11/16	З-133	NC 50	З-133	NC 50
ЦП-245	245	9 5/8	247,0	9 23/32	З-147	5 1/2 FH	З-147	5 1/2 FH
ЦП-273	273	10 3/4	275,0	10 13/16	З-152	6 5/8 Reg	З-152	6 5/8 Reg

* Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".

В случае необходимости приобретения оборудования в строгом соответствии

с дюймовой системой исчисления просим указать это при формировании заказа.
