Якорь типа ТЯ

Назначение
   Якоря предназначены для спуска и установки в лифтовых колоннах скважин различного назначения манометров, геофизических приборов и другого съемного скважинного оборудования.

Конструкция:
    Якорь состоит из корпуса и установленного в корпусе шарнирно подпружиненного эксцентрика с закаленной зубчатой вставкой. На наружной поверхности корпуса для центрирования якоря внутри лифтовой колонны выполнены ребра. В верхней части корпуса выполнена ниппельная метрическая присоединительная резьба, к которой крепиться ловильная головка. В нижней части корпуса выполнена муфтовая метрическая присоединительная резьба, к которой крепиться спускаемый прибор.

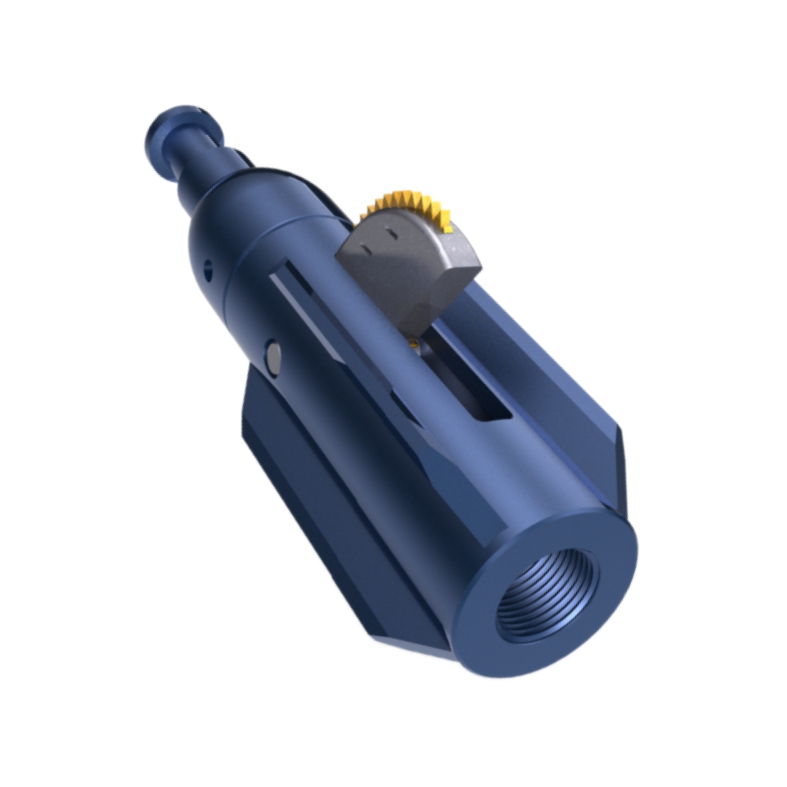

Якорь типа ТЯ
Таблица значений основных параметров якорей ТЯ
Шифр типоразмера якоря Условный диаметр лифтовой колонны Наружный диаметр корпуса Присоединительная резьба
мм inch мм inch
ТЯ-73 73 2 7/ 8 56 2 7/32 М20х1,5 М20х1,5
*  Все размеры в дюймах представлены в справочных значениях
    и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
    В случае необходимости приобретения оборудования в строгом соответствии
    с дюймовой системой исчисления просим указать это при формировании заказа.
